WE-300Bアンプを作ったのでプリアンプを作った詳細
マッキントッシュ型のプリアンプを作ってみた。
レコードプレイヤーが有るのでマッキン型のRIAA回路も付けてみた。

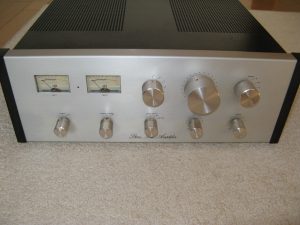

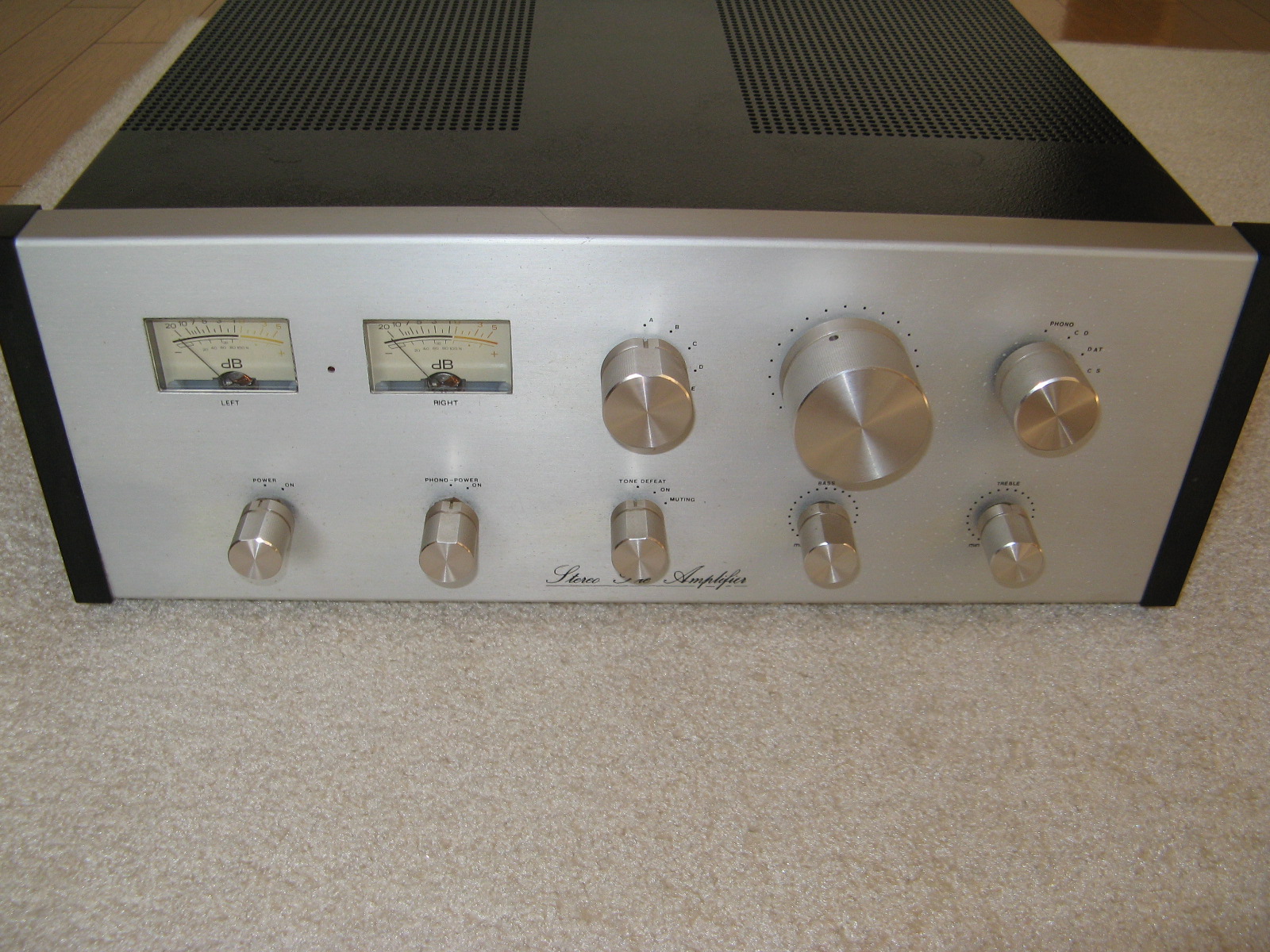

【全体画像・前面】
前面に入力切替、出力切替、PowerSW、
ToneDefeat,Bass,Trebleのコントロールと
VUメーターを取り付けてあります。

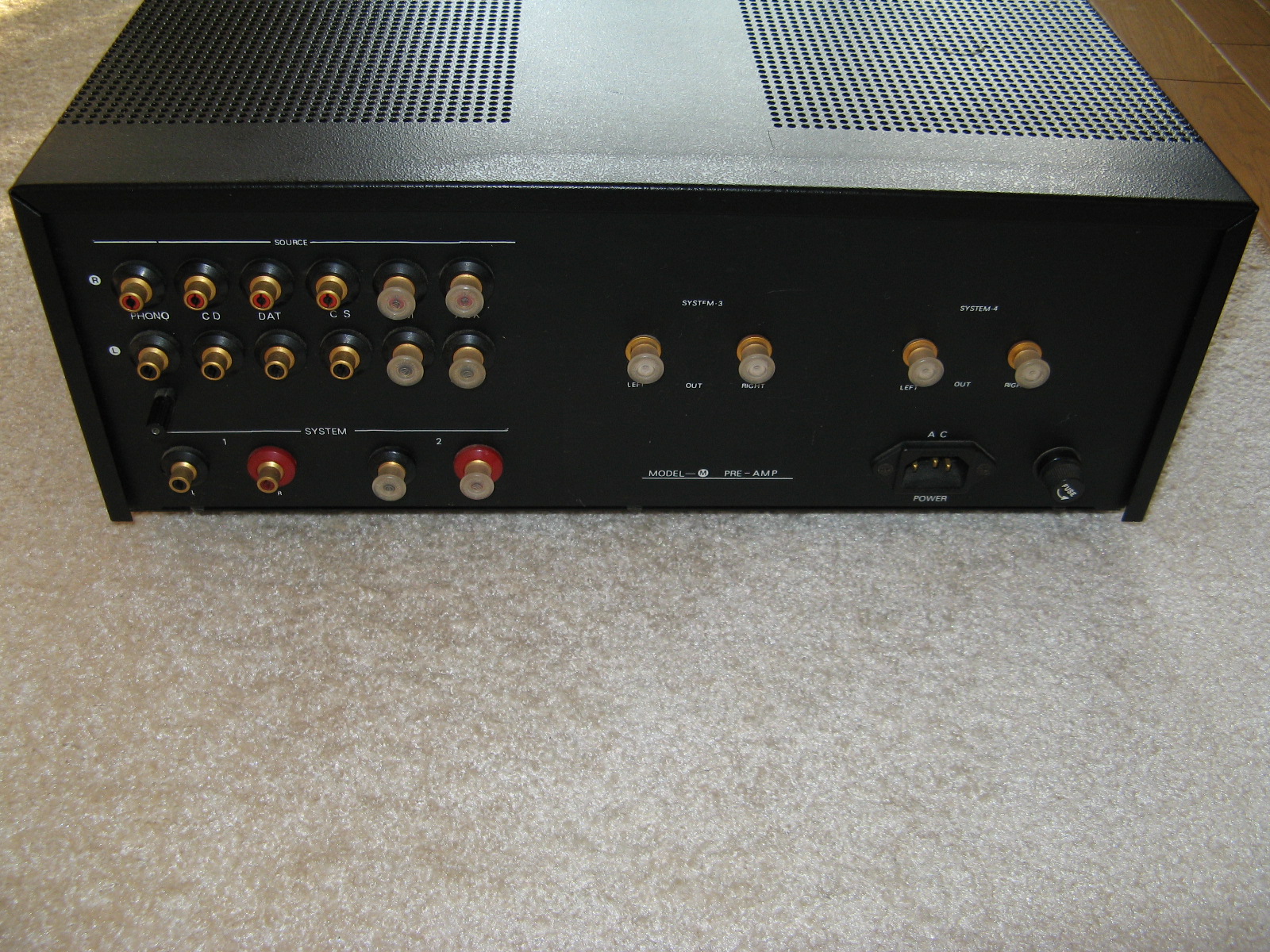

【全体画像・裏面】
入力、出力、のRCAジャックと、電源端子
Fuseなどがあります。

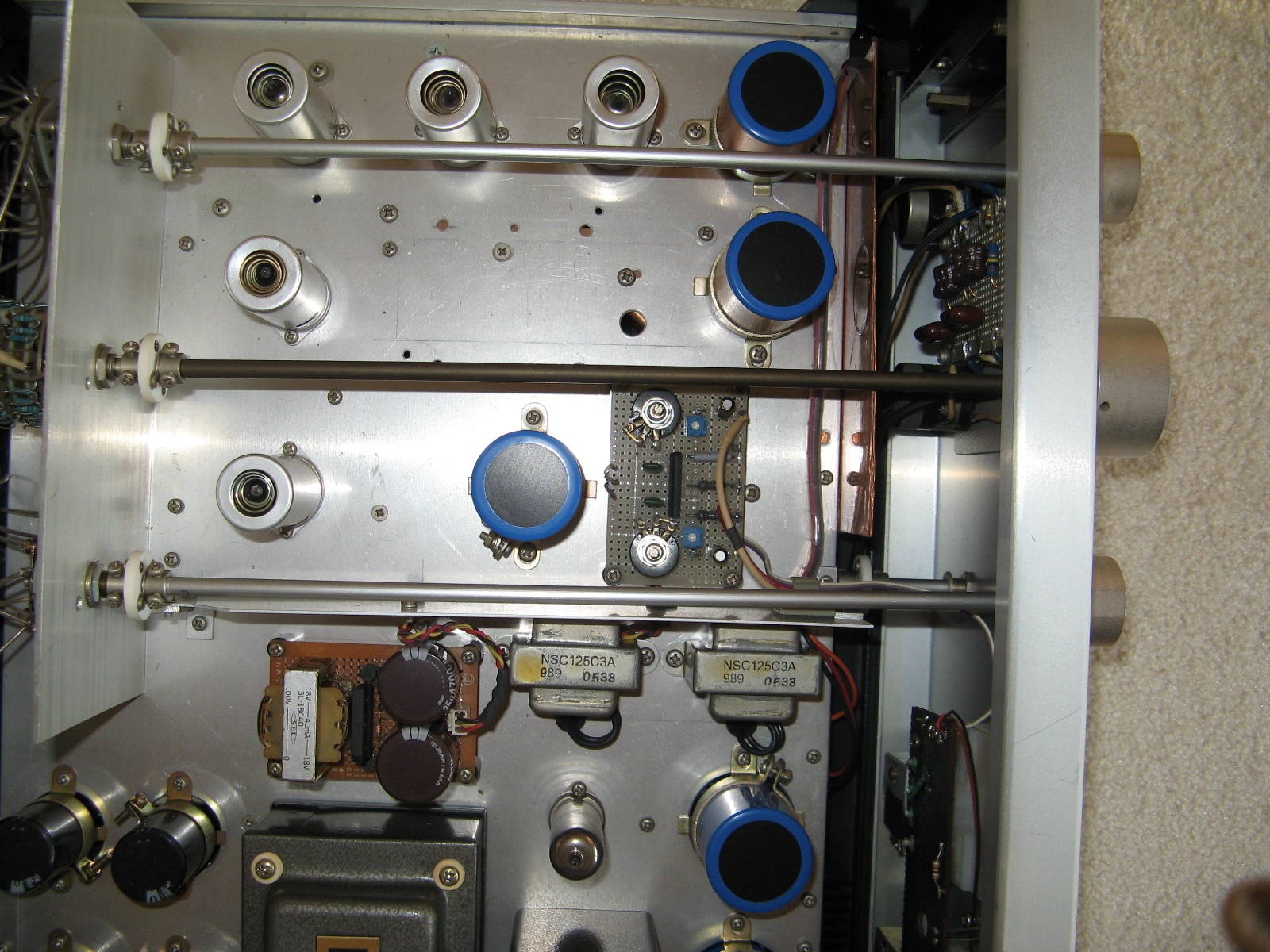

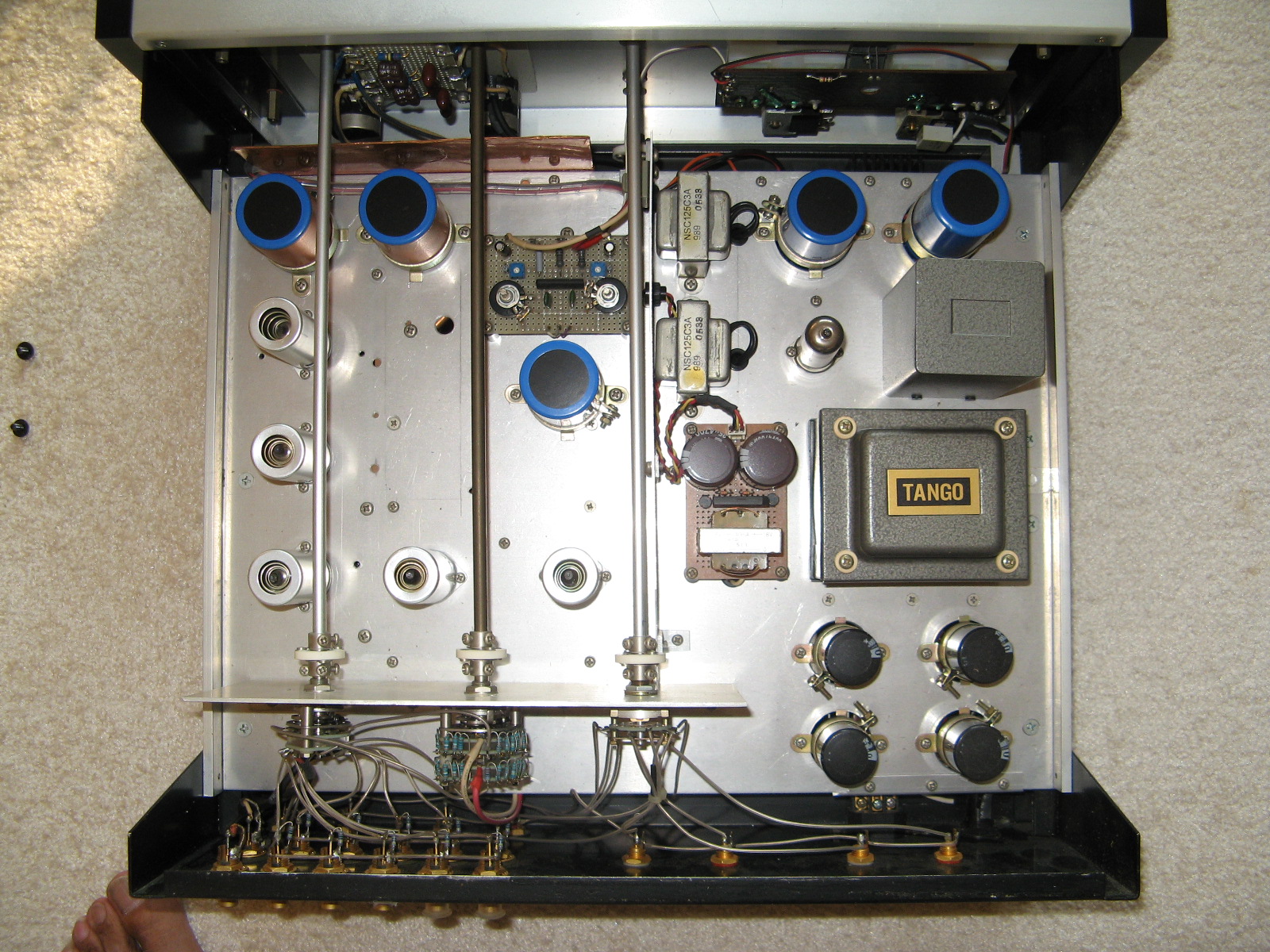

【ケース内部・表面】
右に電源部、表面にVUメーター関係の
電源部、VUメーター駆動部などがあります。
それに、前面から続いている入出力セレクター
ボリュームなどがあります。

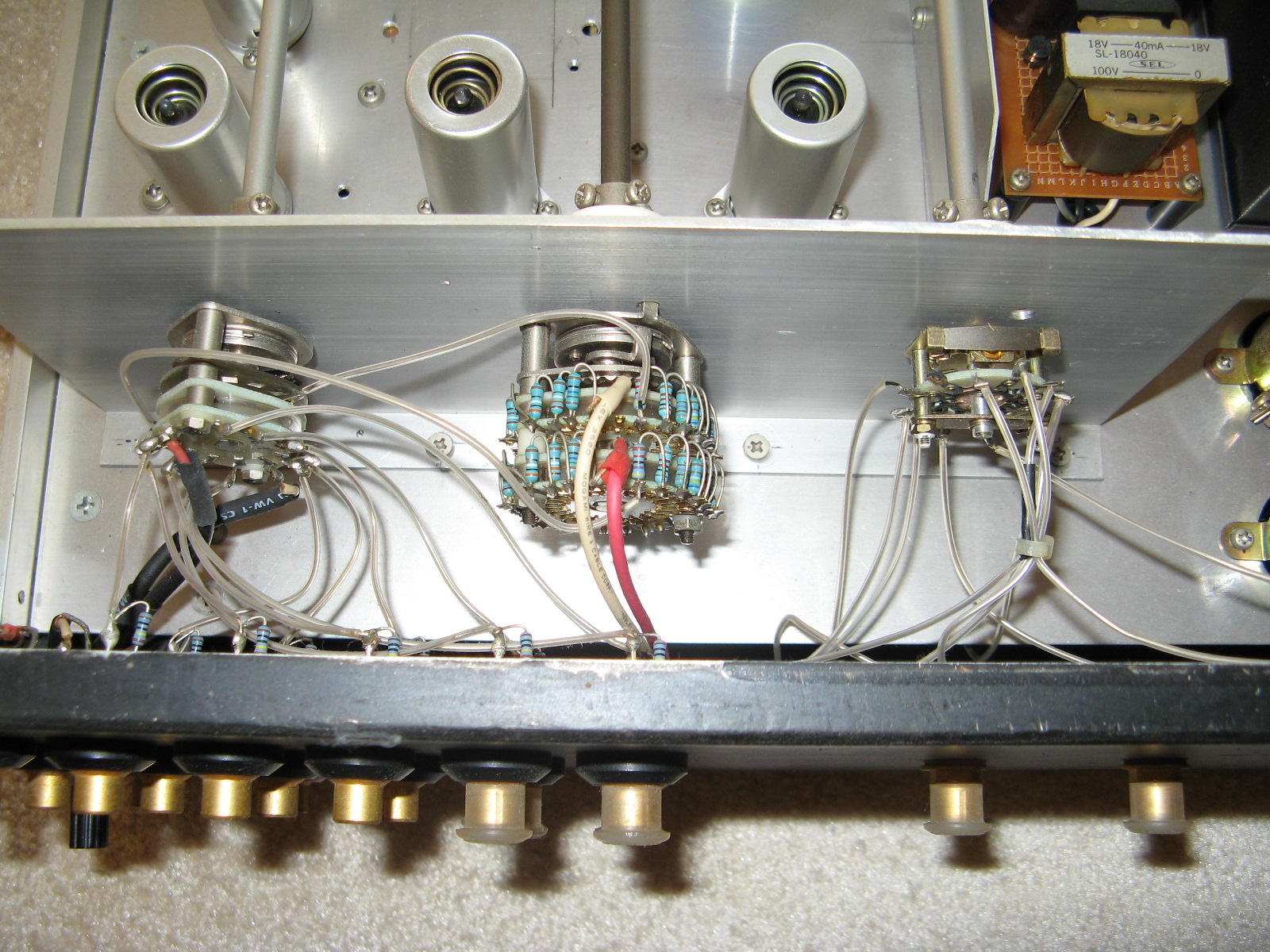

【入出力セレクター＆ボリューム】
左が入力セレクター、右が出力セレクター
真ん中が、ボリュームです。

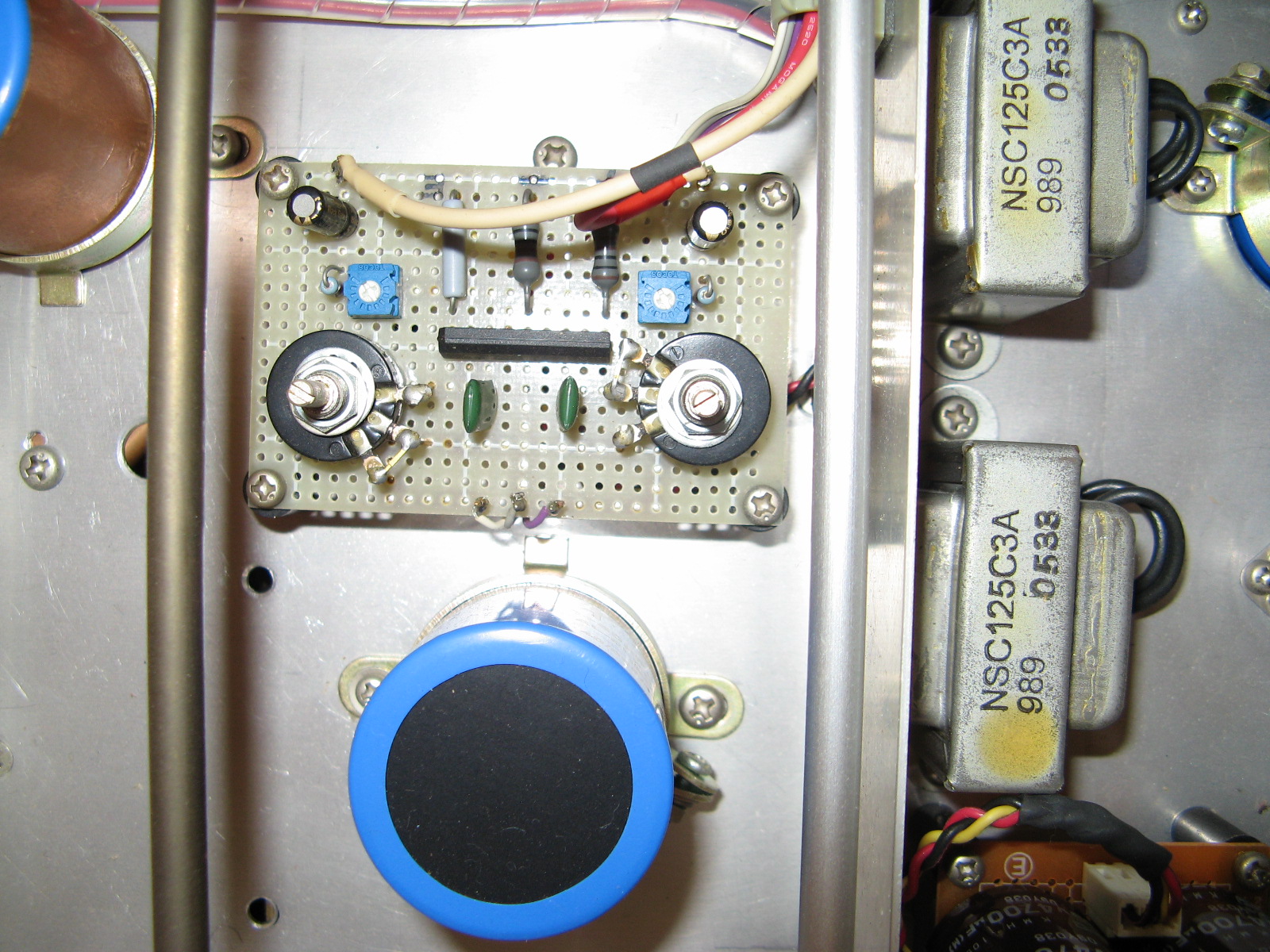

【VUメーター駆動部】
東芝のIC、一つで左右のVUメーターを
駆動しています。ボリュームはメーター
の感度調整用です。右はチャンネル毎の
チョークコイルです。

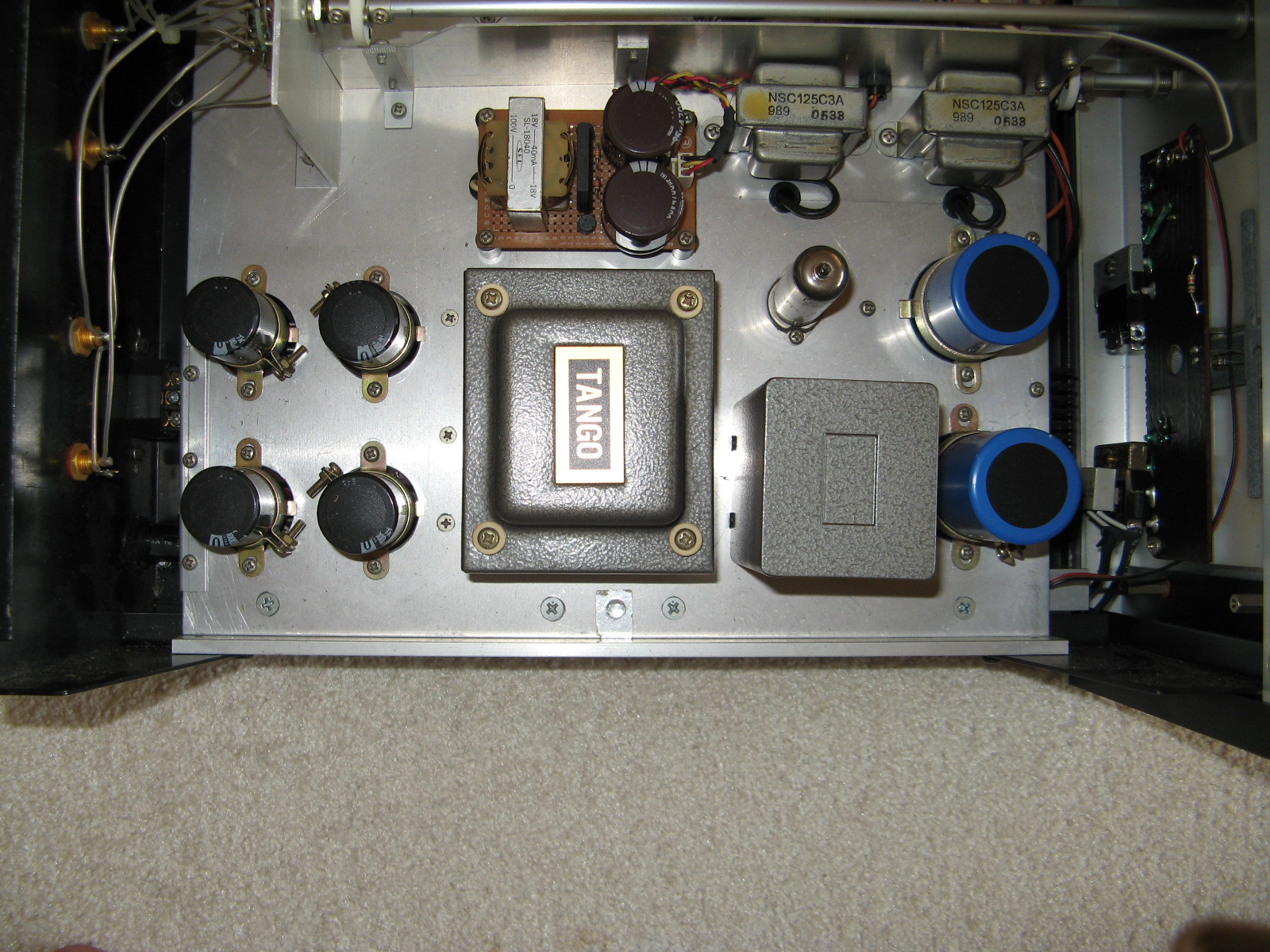

【電源回路部】
電源部はISO-TANGOのPH-100Sトランスと
整流管６X4、チョークISO-TANGO TC-10-130W
です。
【RIAA回路とToneControl】
上段がRIAA回路、真ん中が増幅ToneControl
の回路です。

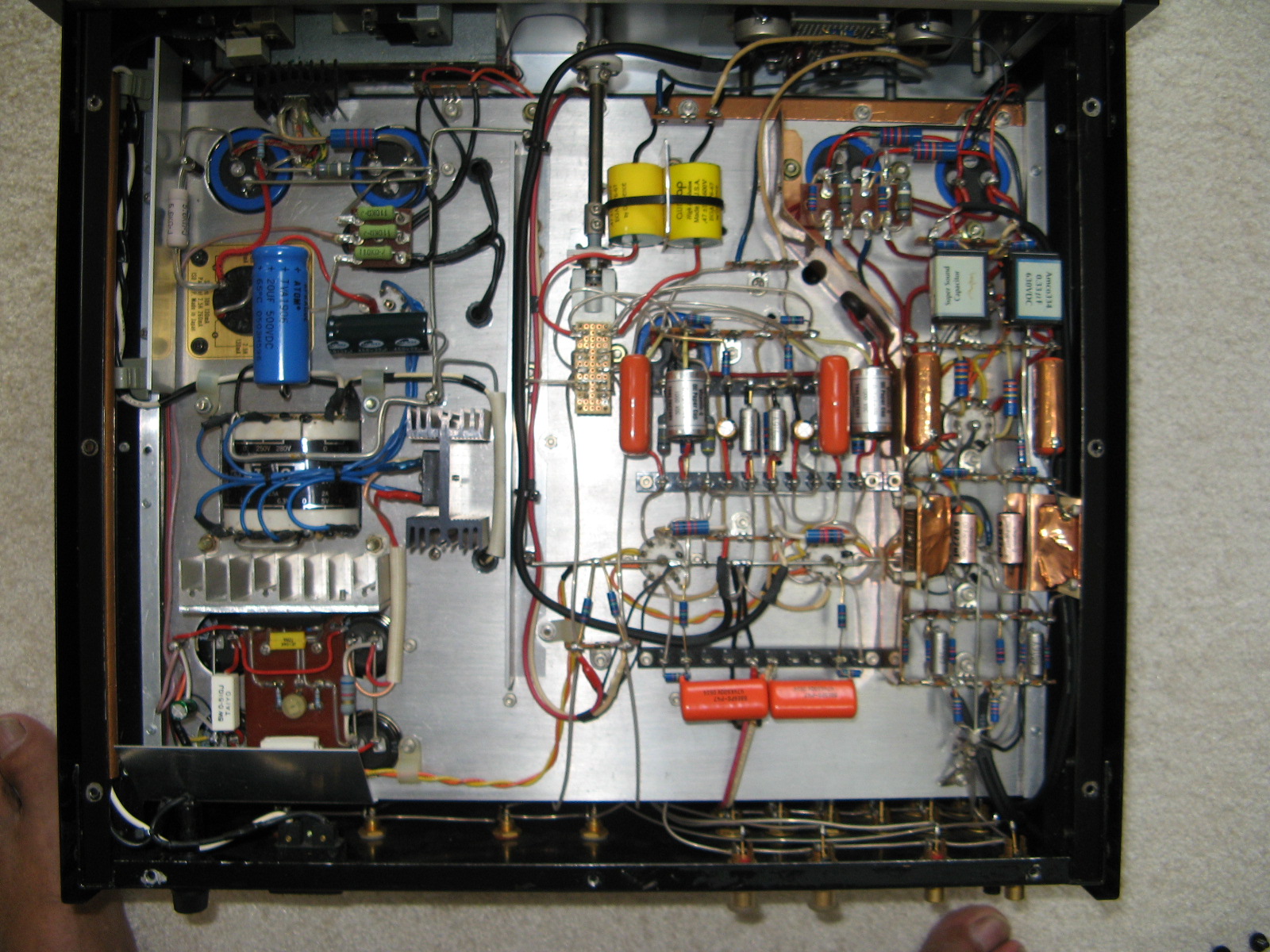

【裏面・回路全体図】
配線状態、全体画像です。
左が電源部、真ん中が増幅ToneControl部
右がRIAA回路部です。

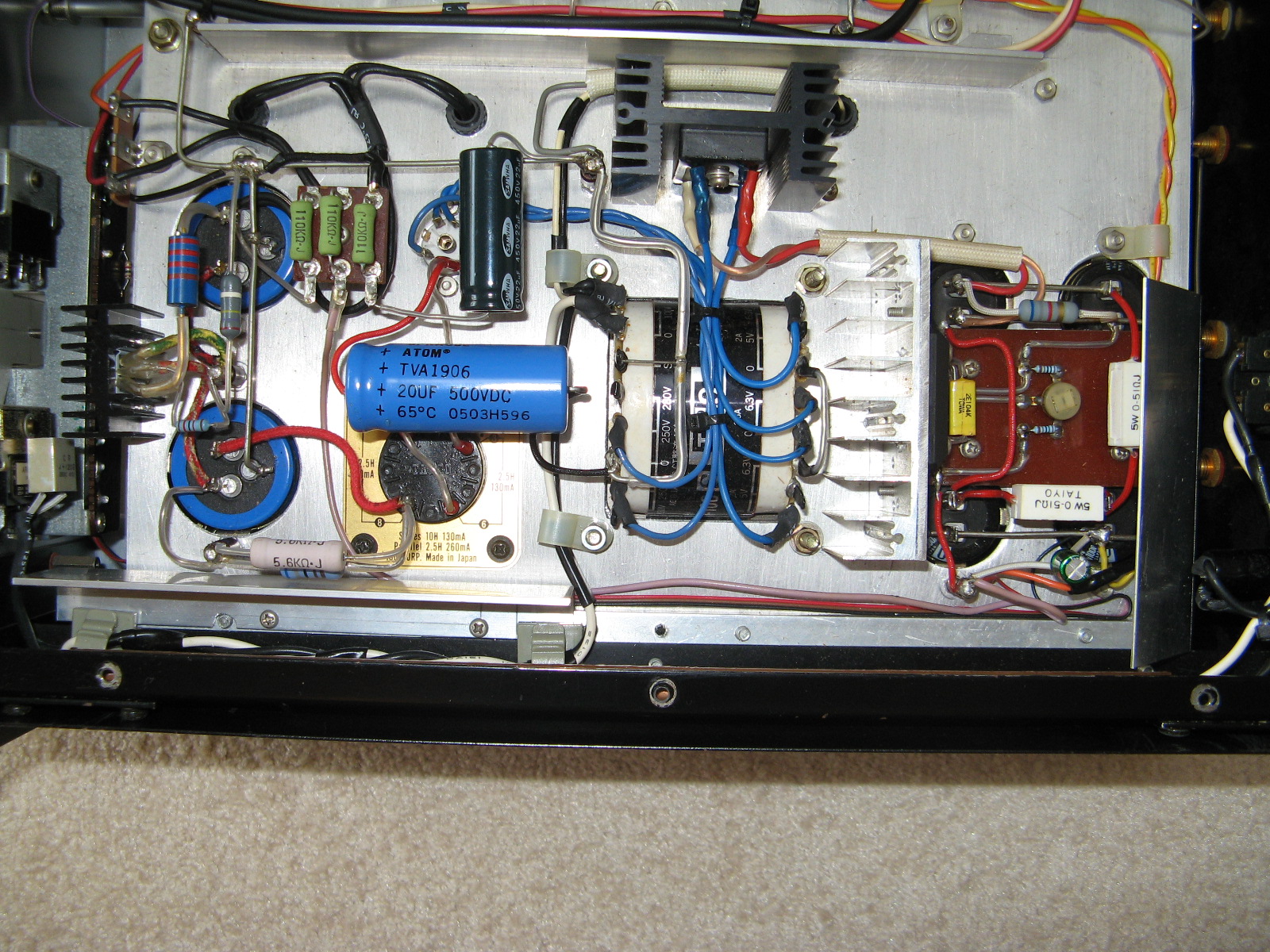

【電源回路部】
ISO-TANGO PH-100Sのトランスと
整流管 ６X4によるB電源回路と、ヒーター
直流化の回路です。

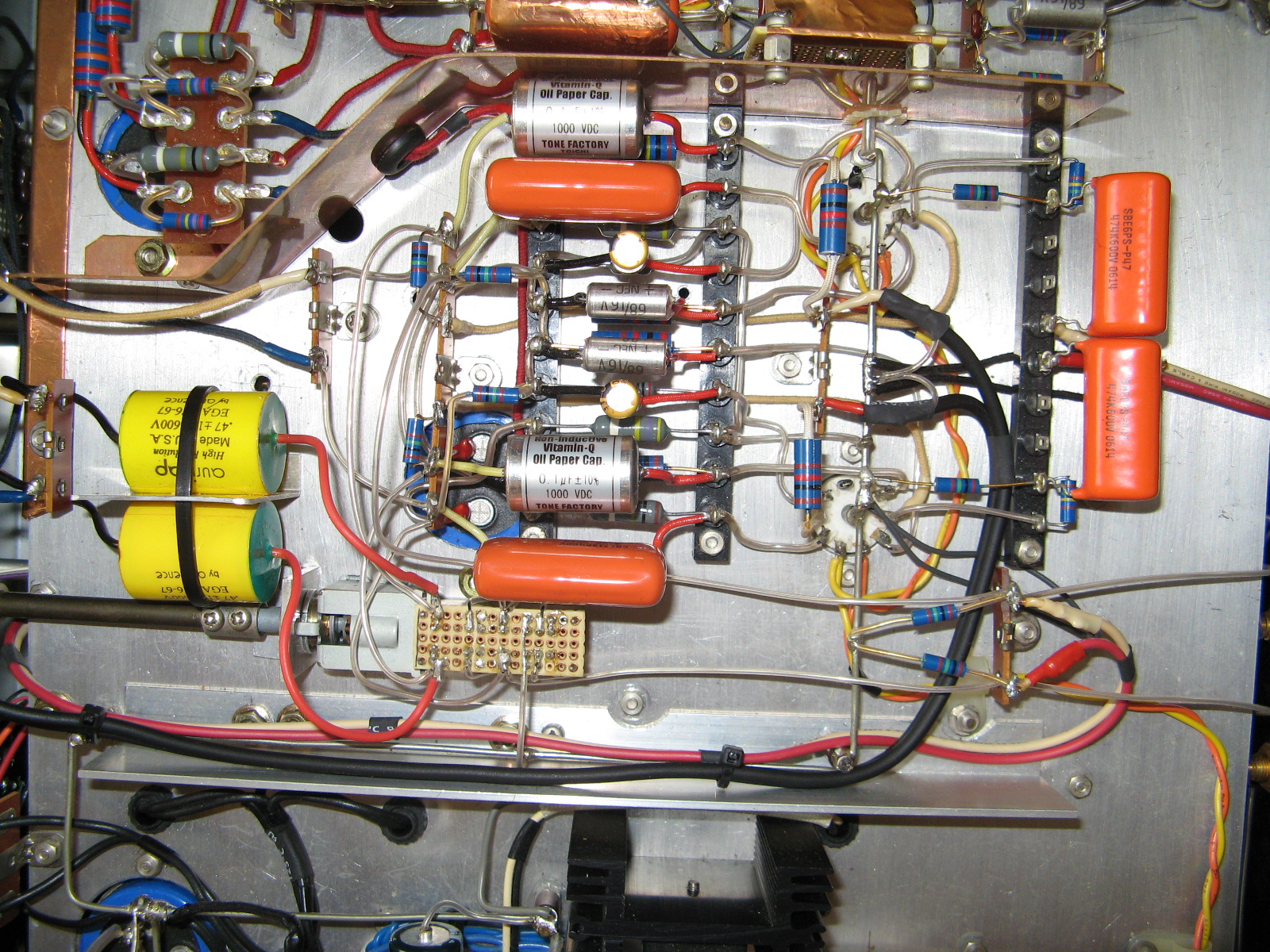

【増幅回路とToneControl回路】
１２AX7による増幅と、ToneControl部の
回路です。マッキントッシュ型のToneControl
です。

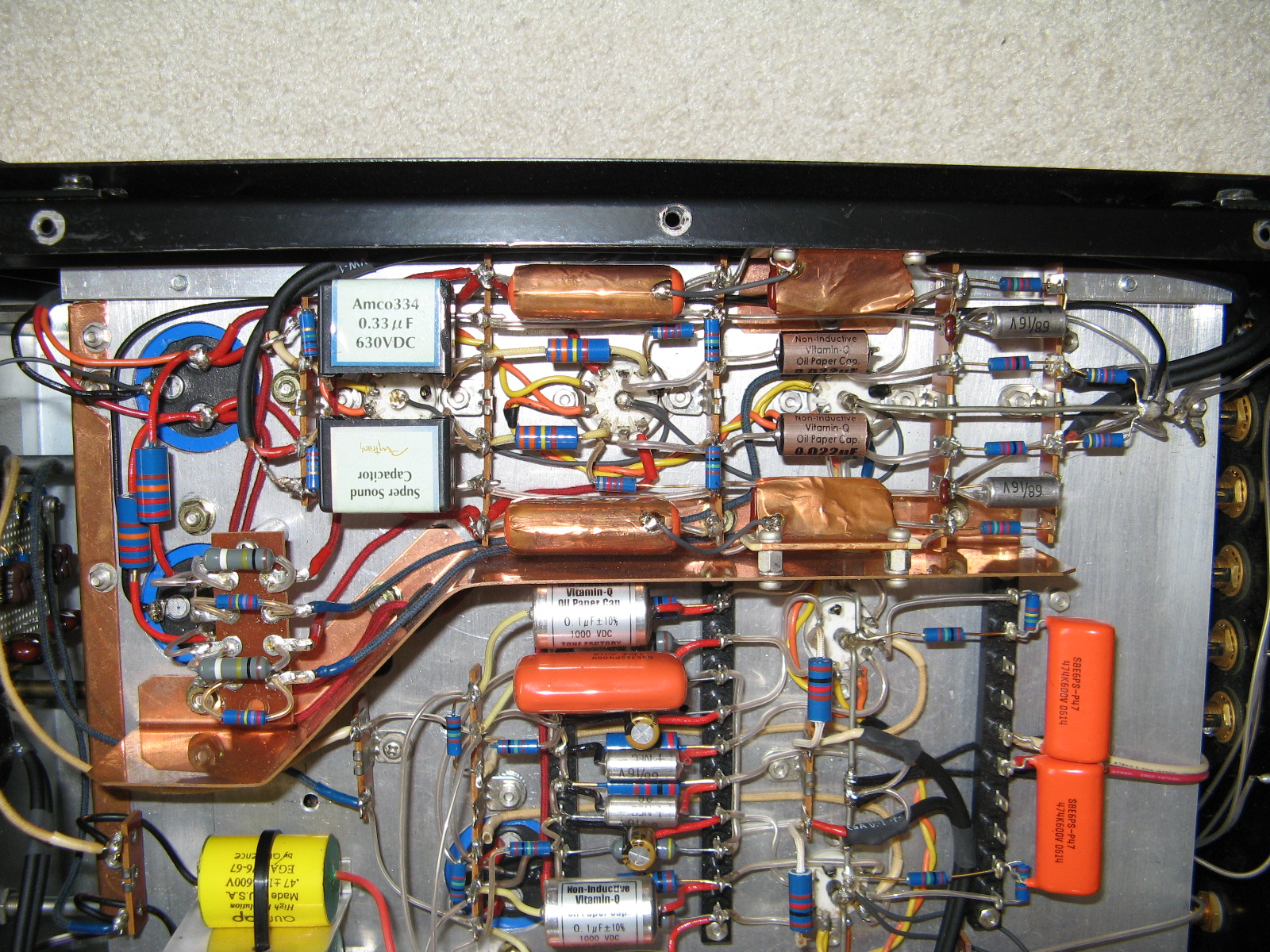

【レコードの為のRIAA回路】
まだ、レコードを沢山持っていますので
レコードの為のRIAA回路を組み込みました。

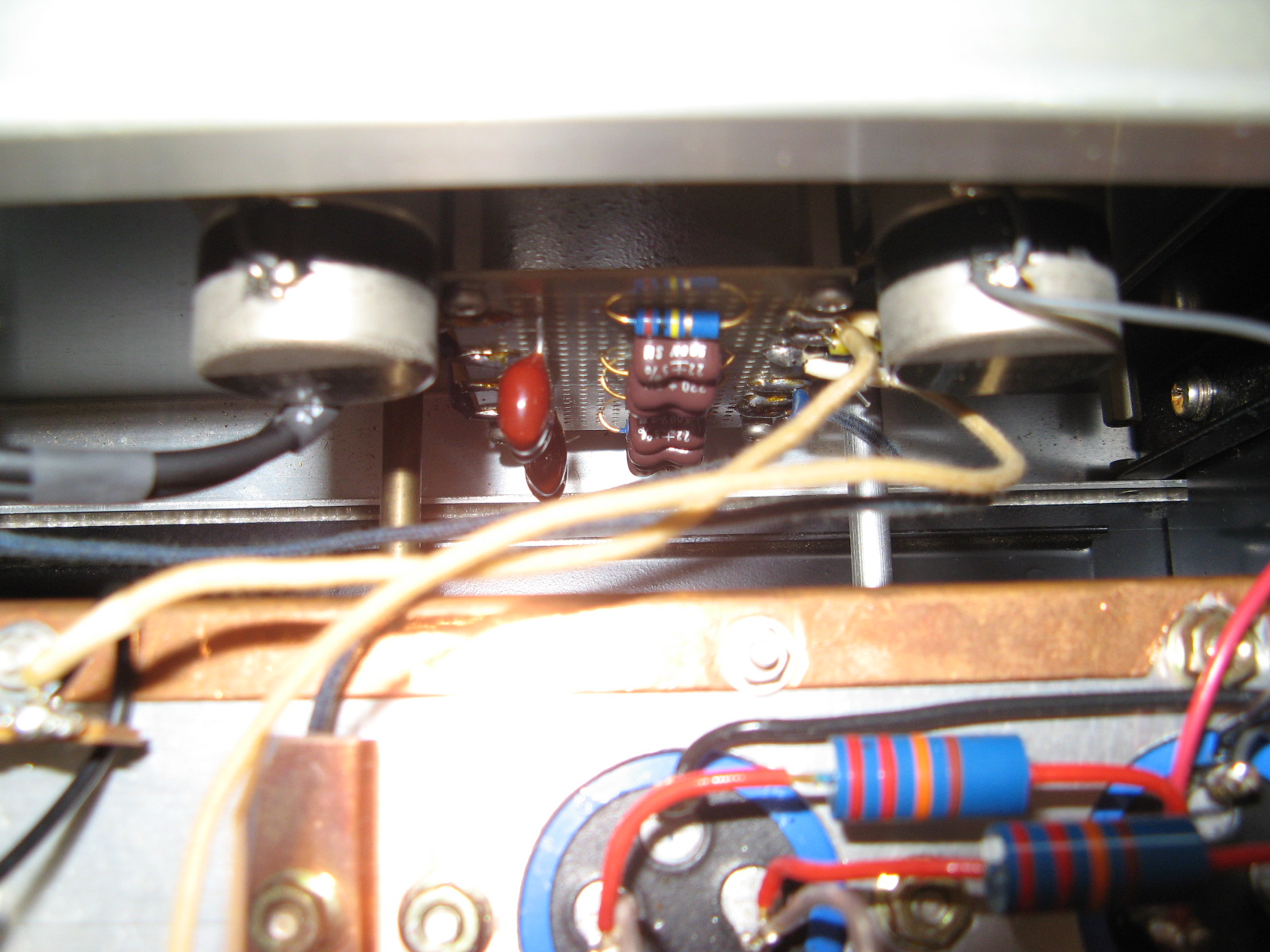

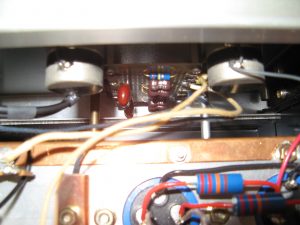

【ToneContorol回路の基盤】
ToneControlの基盤をボリュームの近くに
配置しました。
【主な使用部品】
| ０１ | シャーシー | TAKACHI | |
| ０２ | 電源トランス | ISO-TANGO | PH-100S |
| ０３ | チョークトランス | ISO-TANGO | TC-10-１３０W |
| ０４ | 整流管 | ６X4 | RCA |
| ０５ | ヒーターDC用SBD | SBD | B6A06 |
| ０６ | 増幅用真空管 | １２X7A | Mullard |
| ０７ | RIAA用真空管 | １２AX7-A | Matsusita |
| ０８ | |||
| ０９ | |||
| １０ |

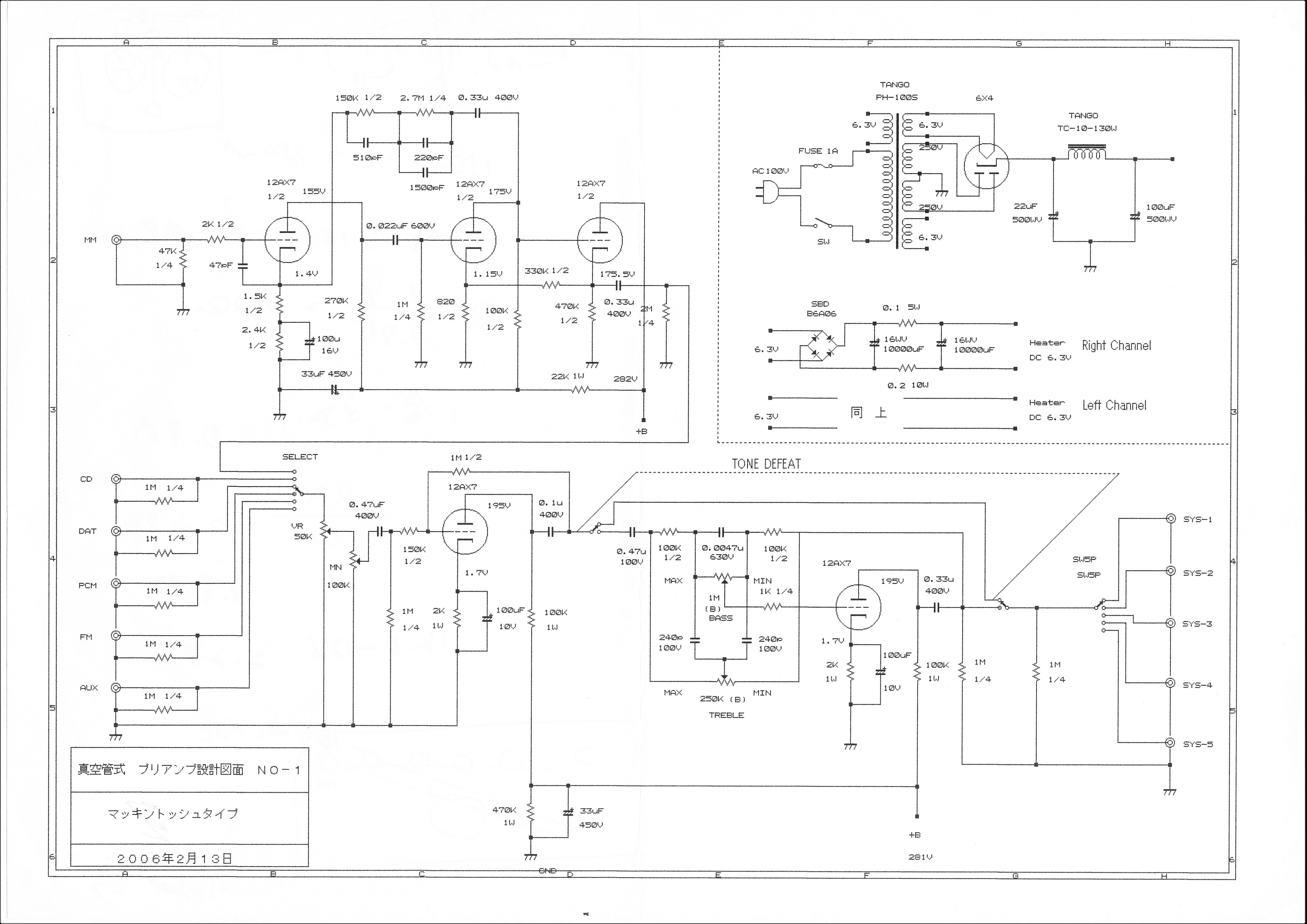

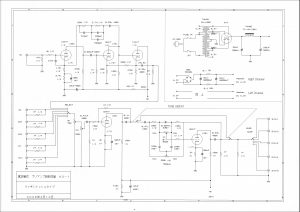

【回路図】
BSｃｈで書いた回路図です。
昔のWinXPで作った物ですが
もう、無くなったのでScanで
作りました。
音の感じは、雑音もなく素直な感じがします。あまり色が付いていない
かのようで綺麗な音です。
