GE VT-4-C (UV-211)送信管を使ったアンプを作った詳細
B電圧１０００Vという怖いアンプで厳重に遮蔽をして今の所、問題なく動いています。

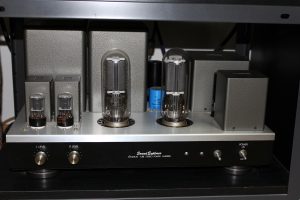

【全体画像】
シャーシーは鈴蘭堂のSL-990を使っています。
GE VT-4-C の大きさがよくわかります。
現在は、RCA UV-211 で聴いています。

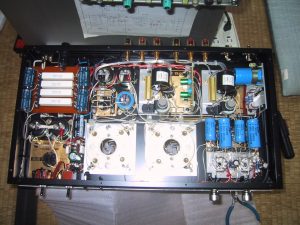

【内部画像】
左に電源部（トランスはベーク盤の下です。）
ベーク盤には、VT-4-Cのヒーター用回路があり、
直流１０Vの定電圧回路を付けています。

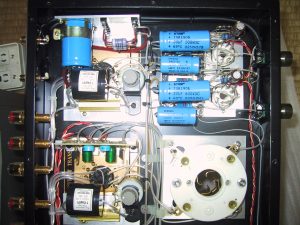

【B電源部画像】
３７０Vの倍電圧整流で１０００Vを得ています。
トランスは、ISO-TANGOのMS-UVDです。
初段用回路と出力段のB電源は別回路になって
います。

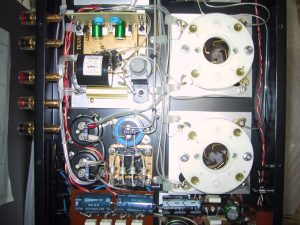

【出力段部の画像】
カソード抵抗にDALE（１KΩ・５０W)を使って
パスコンにフイルムコンデンサー（250V・100uF）
を抱き合わせてあります。

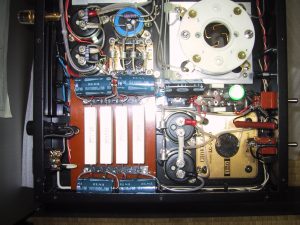

【初段と終段バイアス部画像】
初段は６SN7-GTBの直結で段間トランスに接続
されて、終段のドライブをしています。
ボリュームは終段のヒーター中点からカソード
を取り出すためのものです。
【初段６SN7廻りの画像】
６SN7-GTBによる直結回路になっているため
初段のB電圧は、５２Vで2段目の６SN7-GTB
のカソード電圧６０Vより低い。これにより
直結が可能になる。
【主な使用部品】
| ０１ | シャーシー | 鈴蘭堂 | SL-990 |
| ０２ | 電源トランス | ISO-TANGO | MS-UVD |
| ０３ | 終段用チョークトランス | ISO-TANGO | LC-5-250D |
| ０４ | 初段用チョークトランス | ISO-TANGO | TC-60-35W |
| ０５ | 出力トランス | ISO-TANGO | X-10SF |
| ０６ | 段間トランス | ISO-TANGO | NC-16 |
| ０７ | 出力管 | GE RCA | VT-4-C UV-211 |
| ０８ | 電圧増幅管 | RCA | ６SN7-GTB |
| ０９ | 抵抗 | DALE ﾘｹﾉｰﾑ RMA | |
| １０ | コンデンサー | ToneFactory | Spurague |

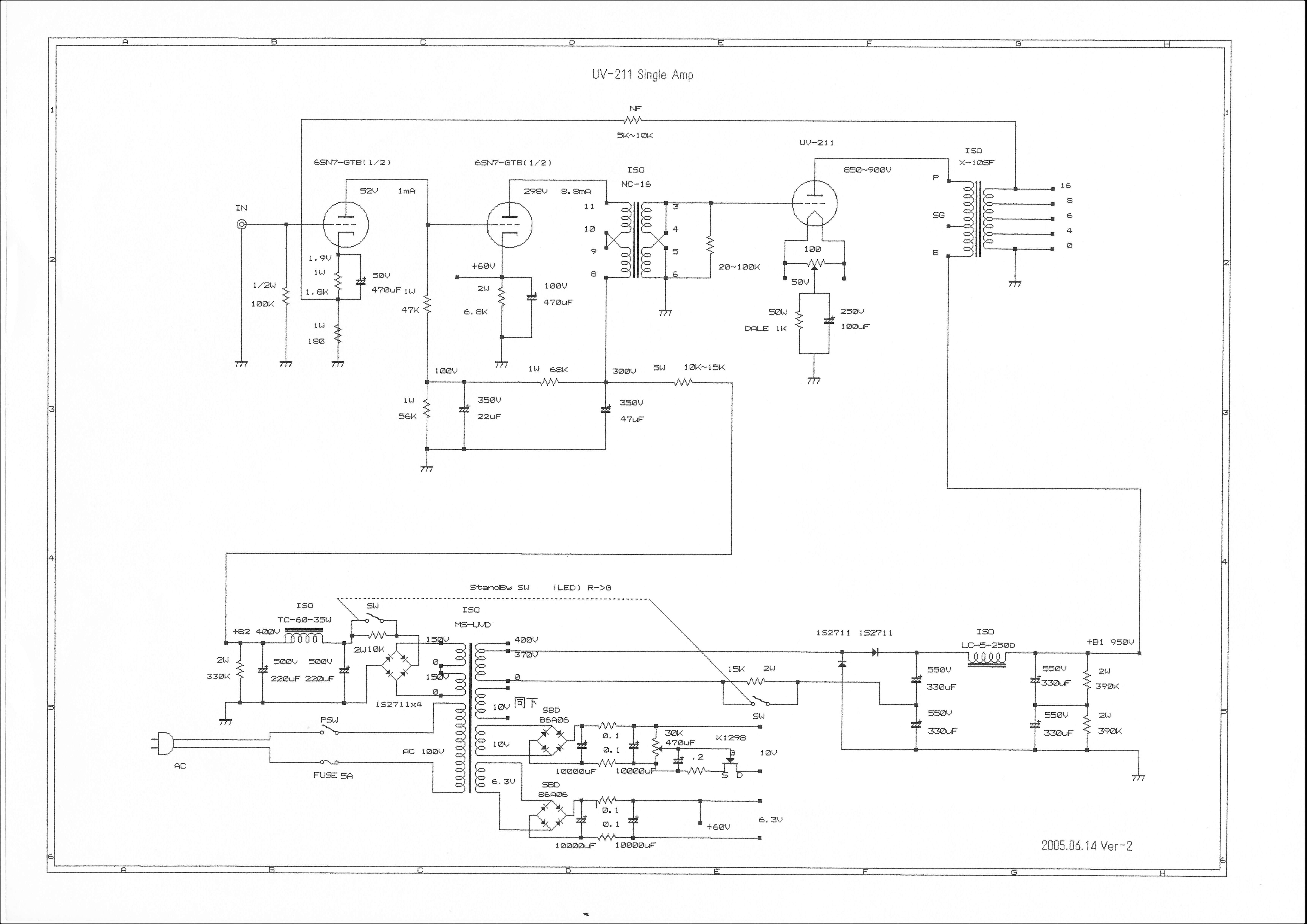

【回路図】
BSｃｈで書いた回路図です。
昔のWinXPで作った物ですが
もう、無くなったのでScanで
作りました。
このアンプは音の切れがすごくいい。少し高音よりかなとも思うが低音も
かなりの物です。少しゲインが高くWE-300Bアンプとの整合のため、初段に
ボリュームをつけました。
