マランツ８Bのキットで８BKを製作したときの詳細です。
往年のマランツモデル８Bのキットを手に入れたので製作しました。
６CA7－PPのモデルで、３結、５結でプッシュプル接続できます。
今回は、５極管接続プッシュプルで製作しました。

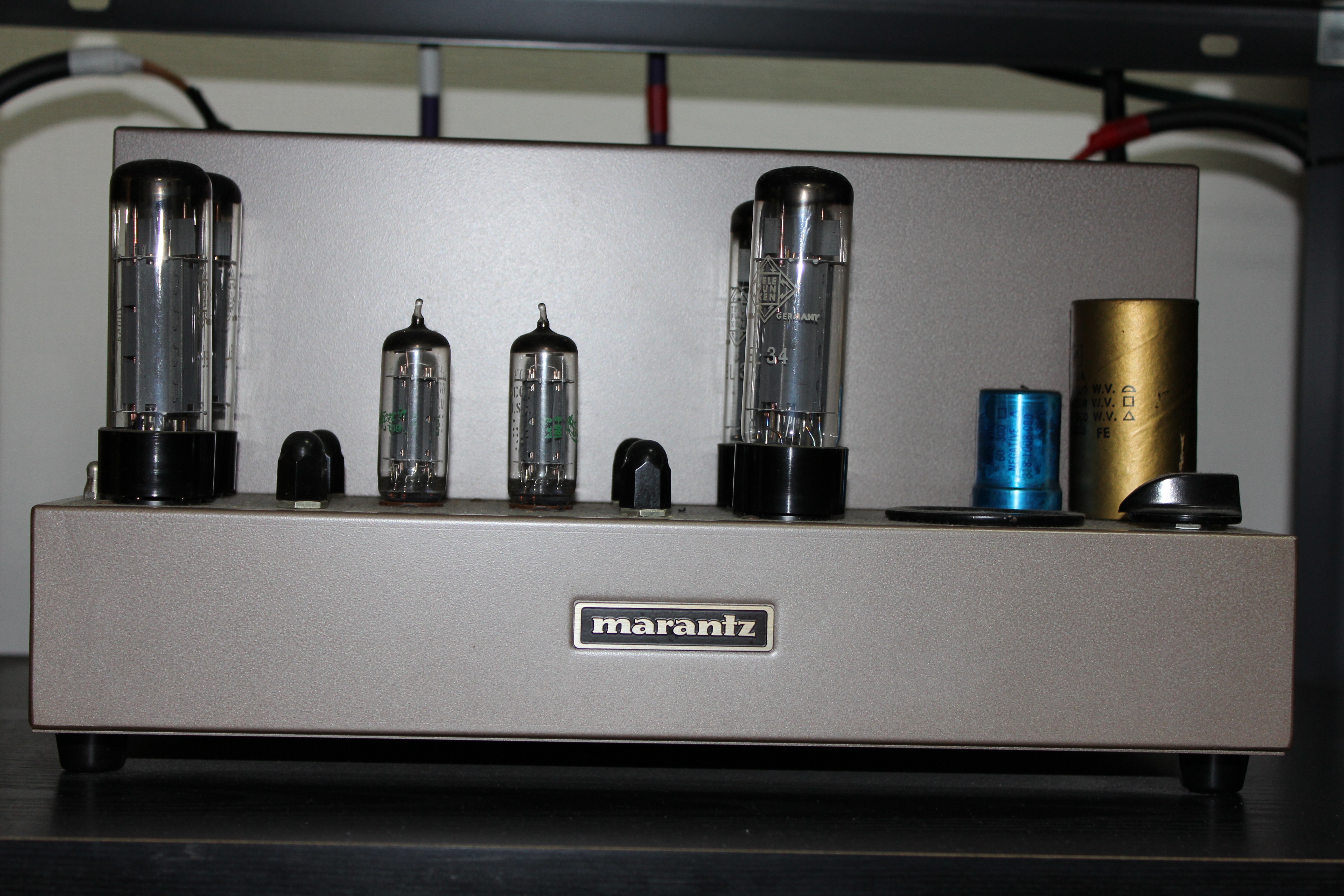

【全体画像】
これには、黄色の真空管カバーが付いていますが
写真は真空管カバーを外した状態です。

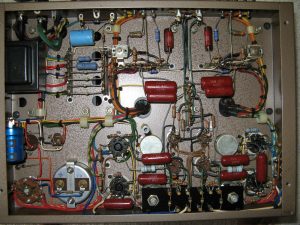

【内部画像】
内部配線状況ですが、通常のシャシーより
少し浅めのシャシーです。
左のトランスはチョークコイルです。

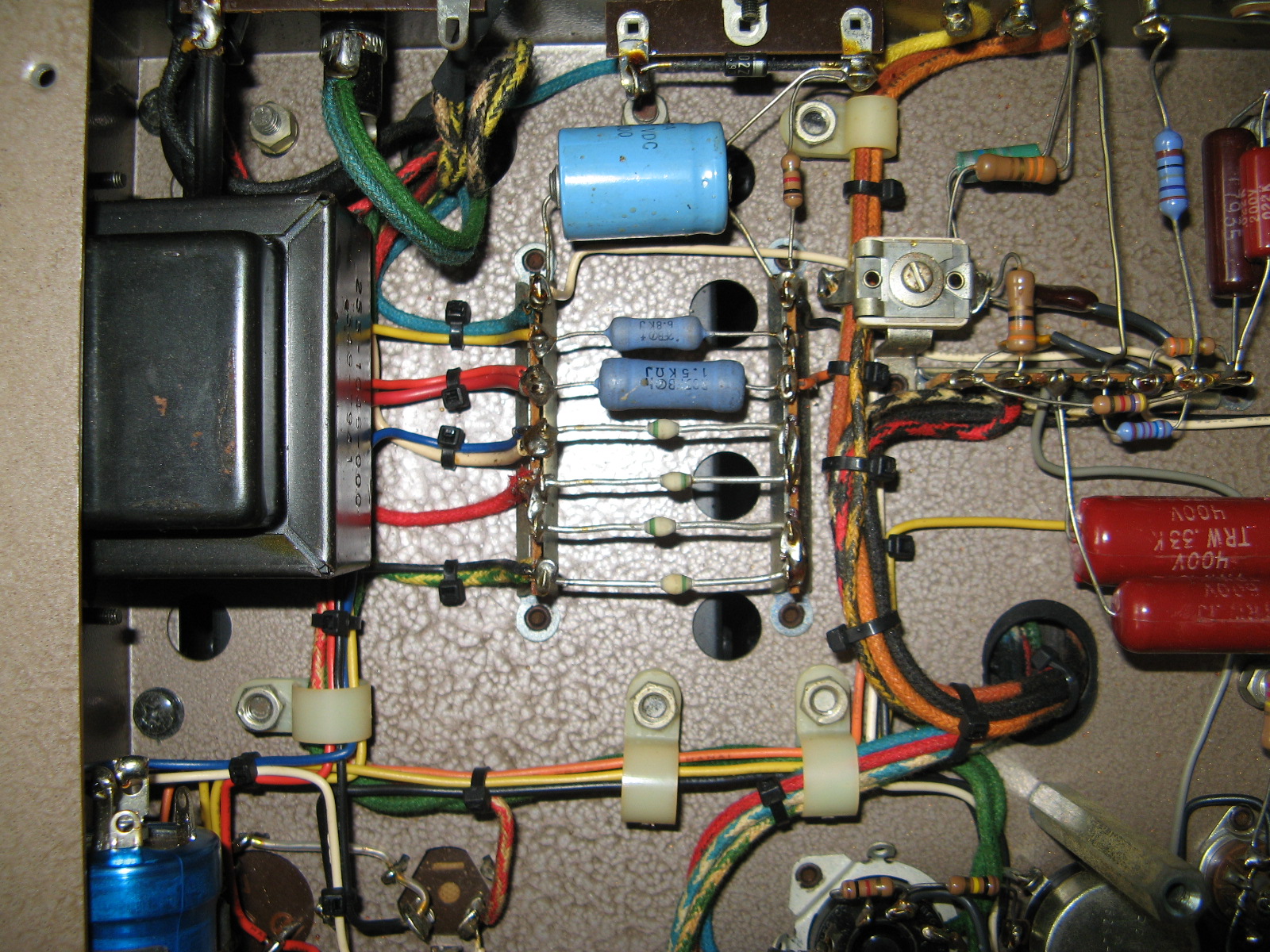

【電源回路】
倍電圧整流で、B電圧４５０Vを得ています。
チョークコイルは、５Hの物です。
【右・終段回路】

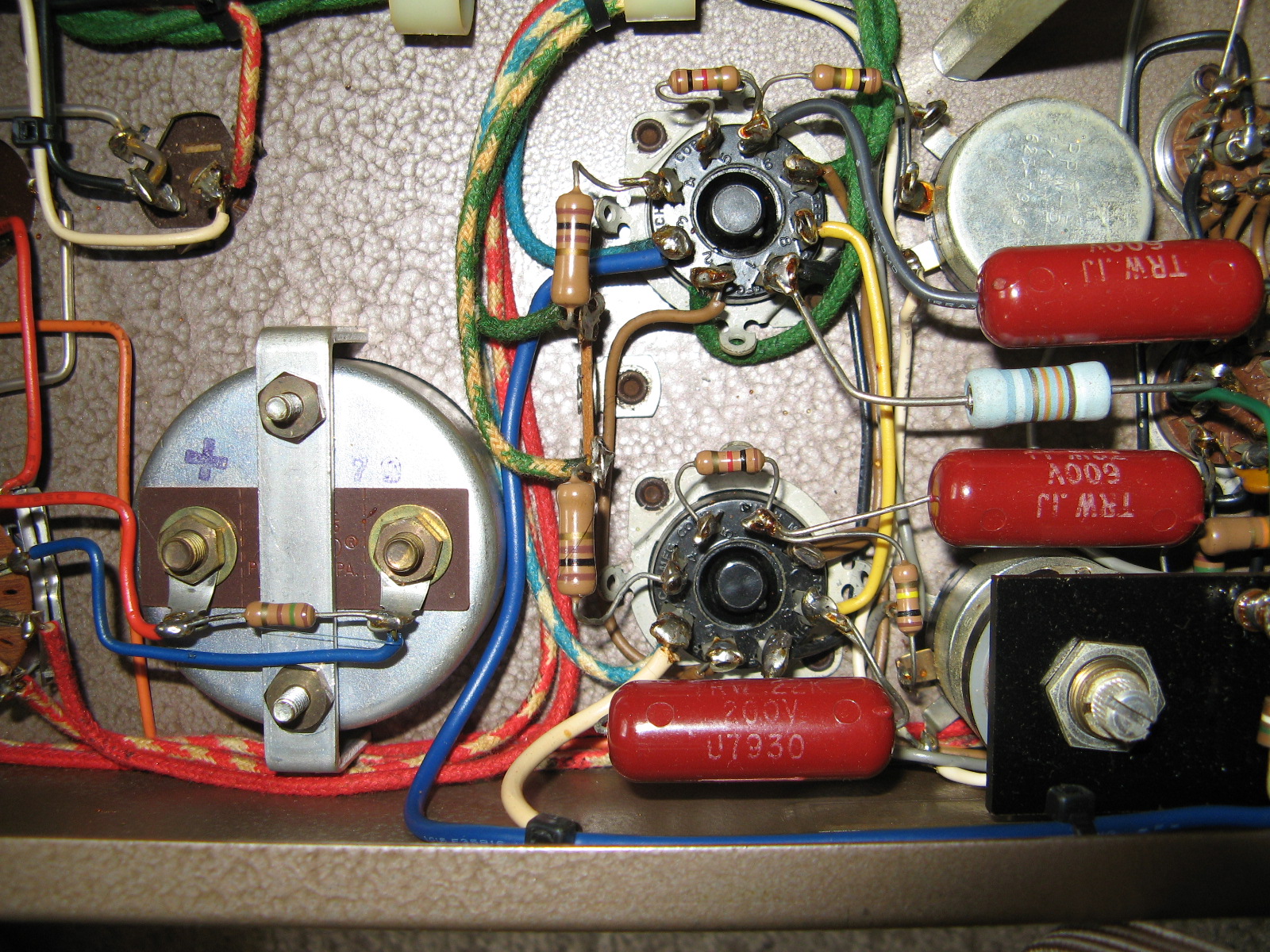

６CA7プッシュプルの終段回路です。
隣に６CA7のプレート電流を測るメーター
を取り付けます。

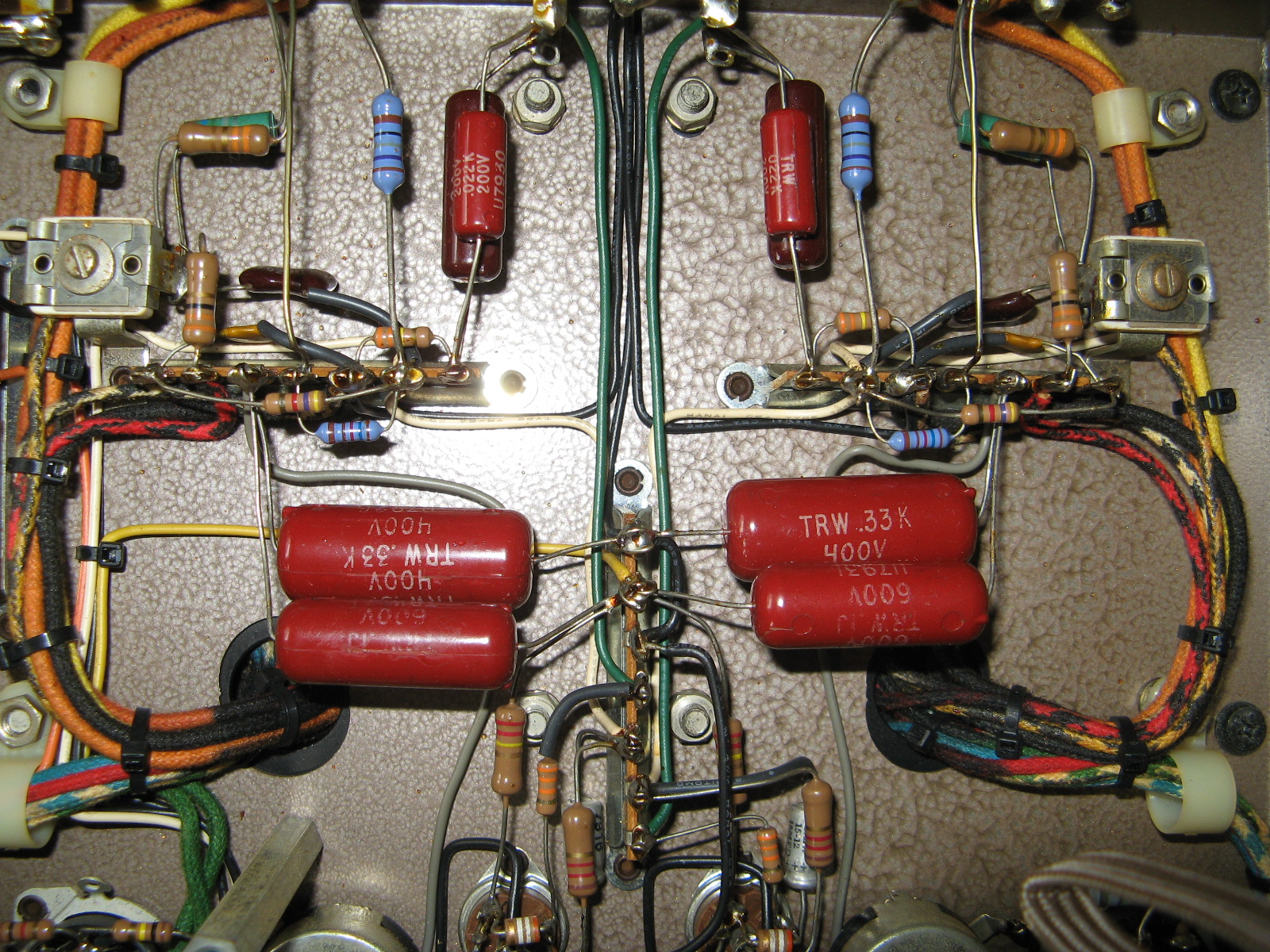

【左・終段回路】
６CA7プッシュプルの終段回路です。
左右の終段回路のバイアスは、固定バイアスで
－４５Vをボリュームで調整します。

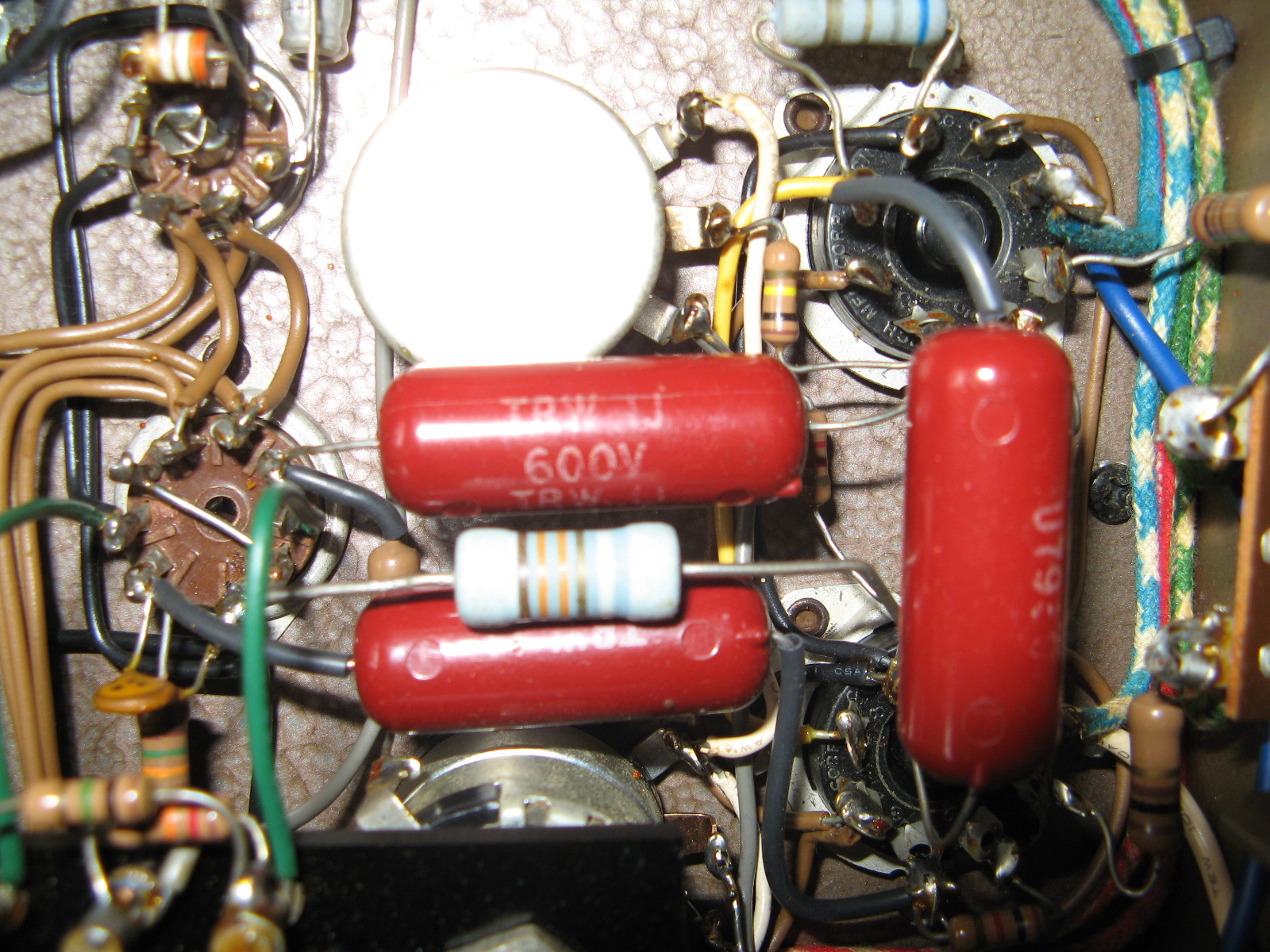

【初段の増幅回路と位相反転回路】

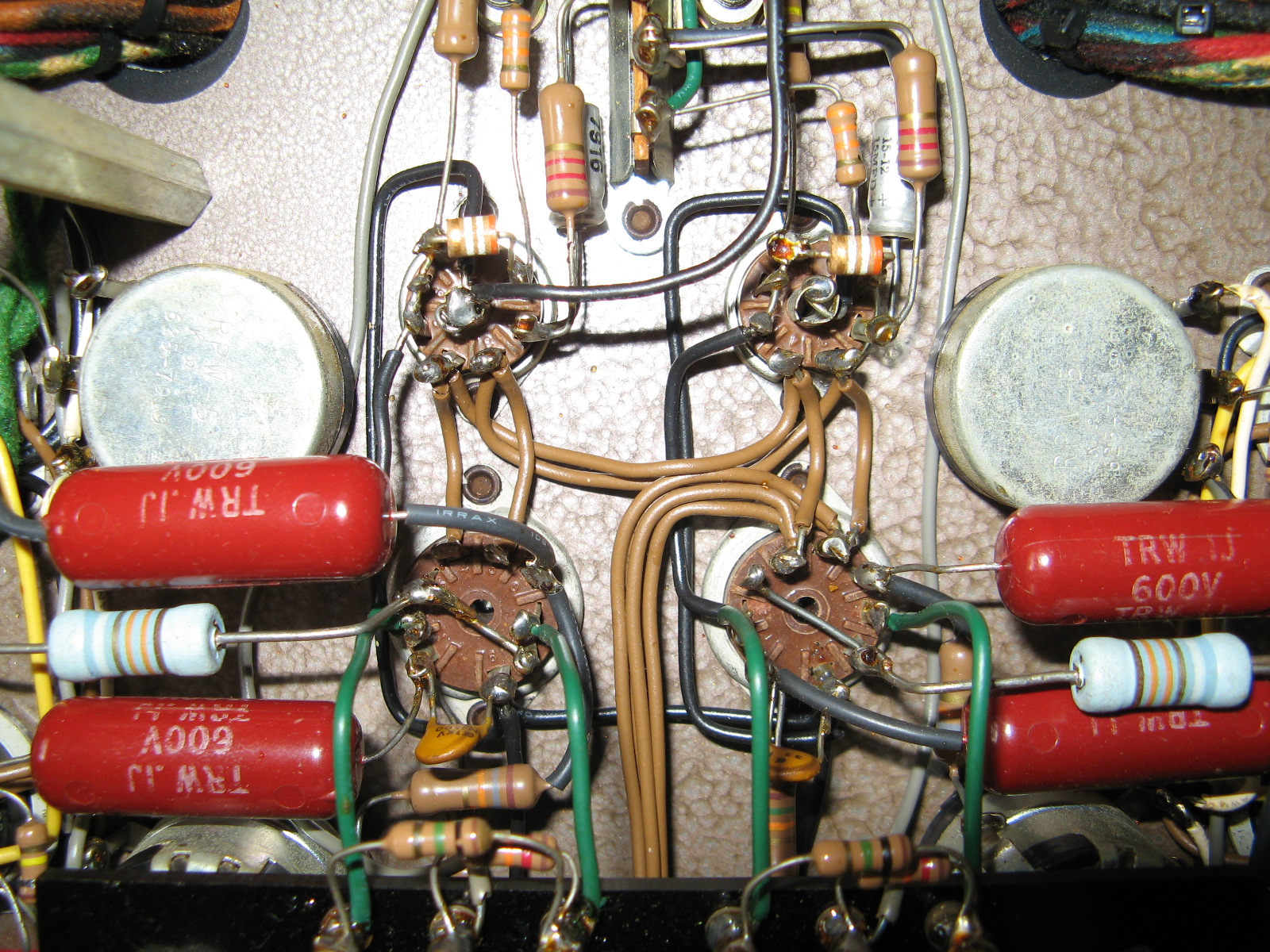

初段は６BH6（５極管）を３極管接続で増幅
回路を作っています。位相反転回路は６CG7
の直結回路で作っています。
【NFB回路】
初段のカソードから出力トランスへ向かい
NFB（FEEDBACK)が作られています。
【主な使用部品】
| ０１ | 電源トランス | キット付属の物 | B電源は倍電圧 |
| ０２ | チョークトランス | ” | ５H |
| ０３ | 出力トランス | ” | 特殊なトランス |
| ０４ | 初段増幅用真空管 | ” | GE ６BH6 |
| ０５ | 位相反転回路用真空管 | ” | GE ６CG7 |
| ０６ | 終段PP用真空管 | ” | Telefunken ６CA7 |
| ０７ | 抵抗 | ” | カーボン |
| ０８ | コンデンサー | ” | マイラー セラミック |
| ０９ | |||
| １０ |
キット付属の真空管は、結構なものが付属していました。

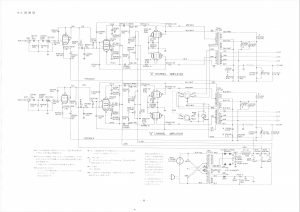

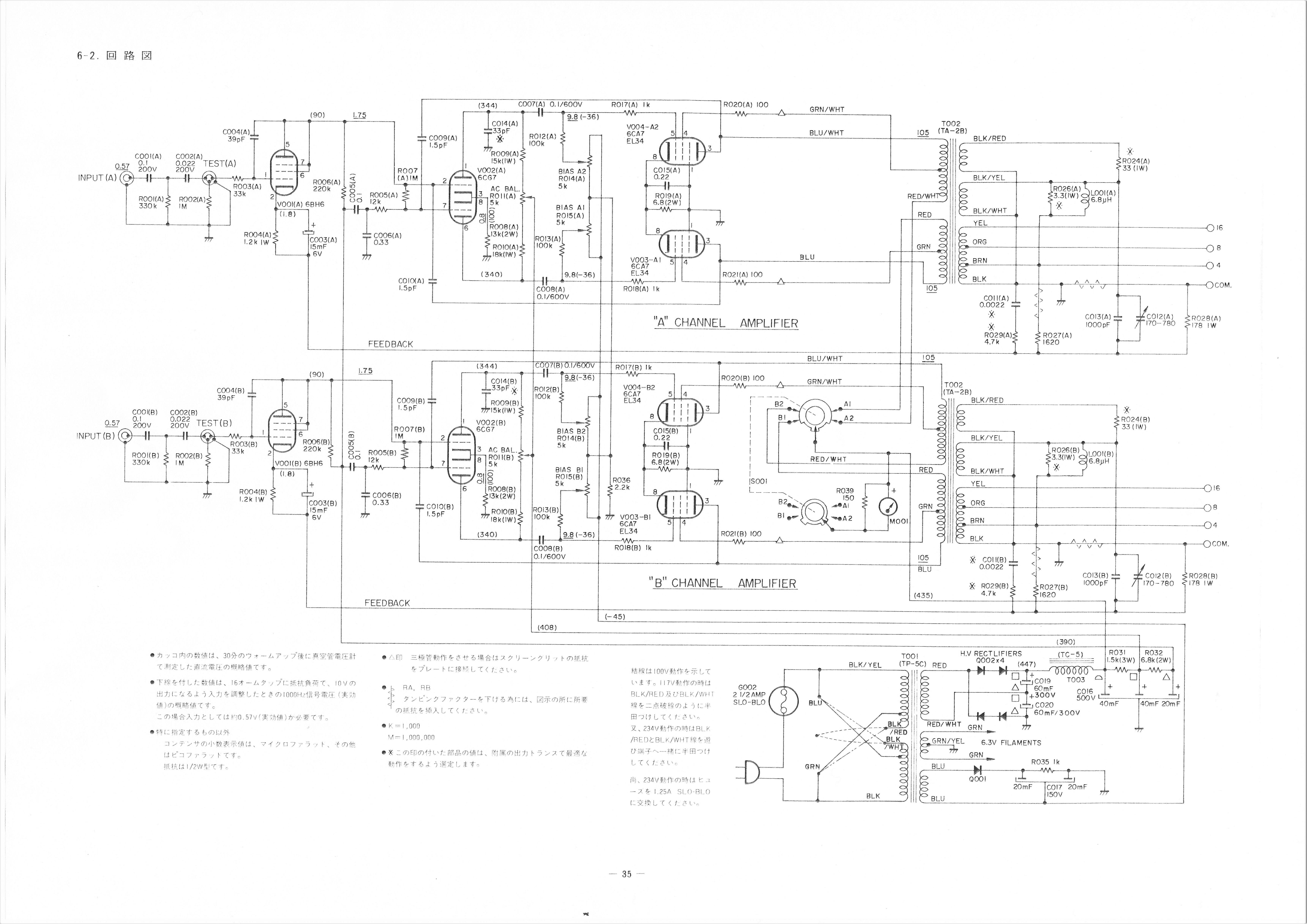

【回路図】
キットの組み立て説明書の中に全体の回路図
が有りましたので載せておきます。
音の印象は今までのシングルアンプとは異なり、迫力ある音です。
