ヘッダー画像のWE-300Bアンプの詳細です。
このアンプは、2005年頃に作った物で、現在でも現役で、動いています。

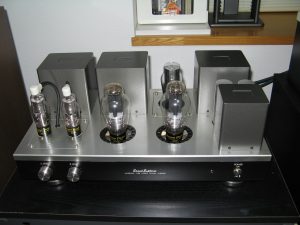

【全体画像】
シャーシーは鈴蘭堂のSL-990を使っています。
WE-300B（88年製）のアンプでWE-91Bの回路
を少し変更していますが基本は９１Bアンプの
形を保っています。

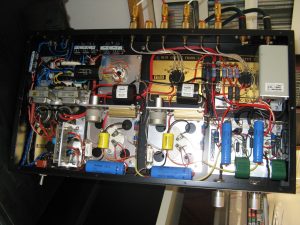

【裏面：配線状況】
全体の配線状況が見えます。
左が電源部で、真ん中に出力部、右が初段の
WE-310Aの部分です。

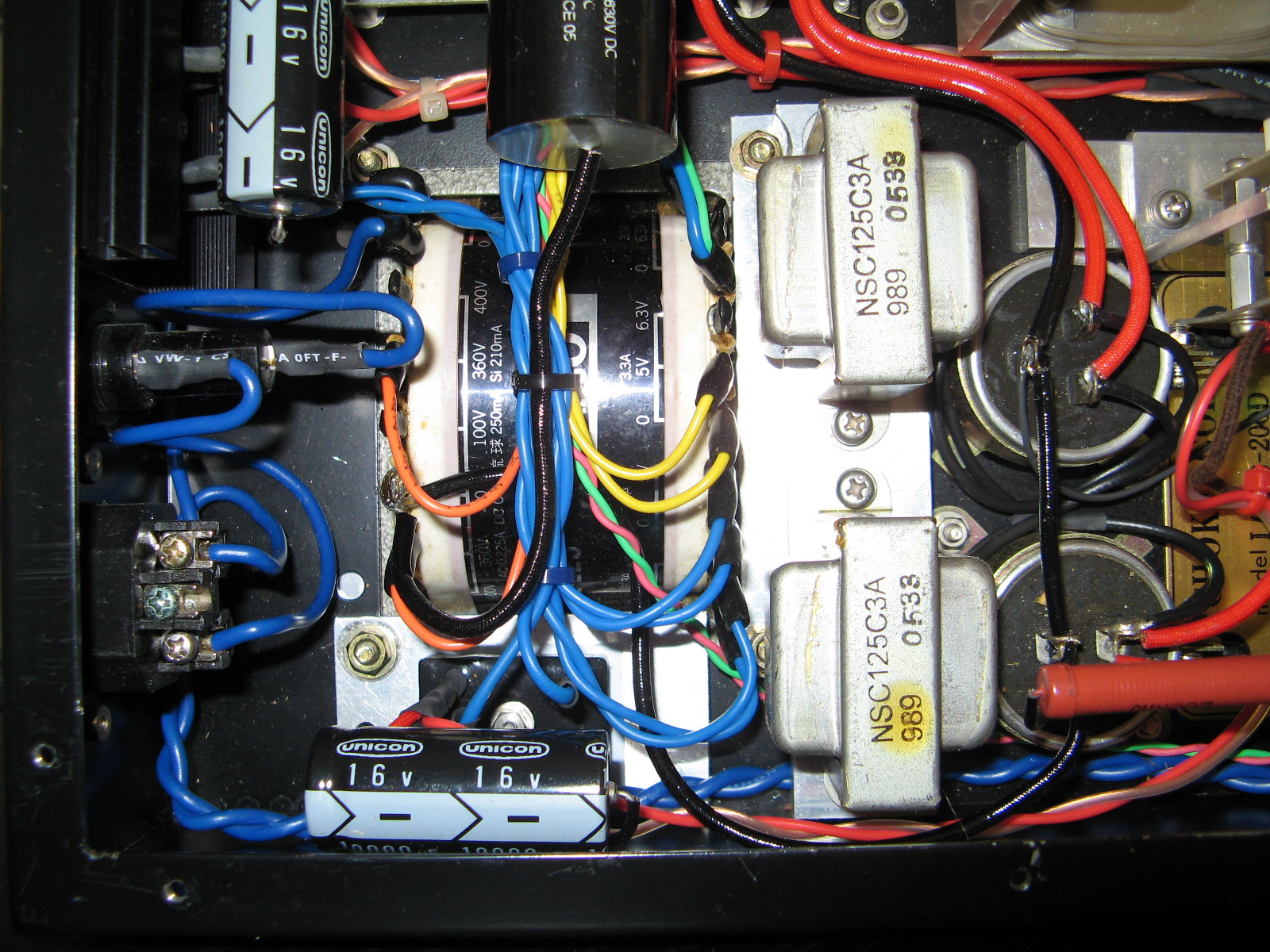

【電源部】
電源トランス周りの配線状況です。
最初は２７４Bを使っていましたが、
今はRCA-５U4Gを使っています。
音の立ち上がりがこの方が良いように思います。

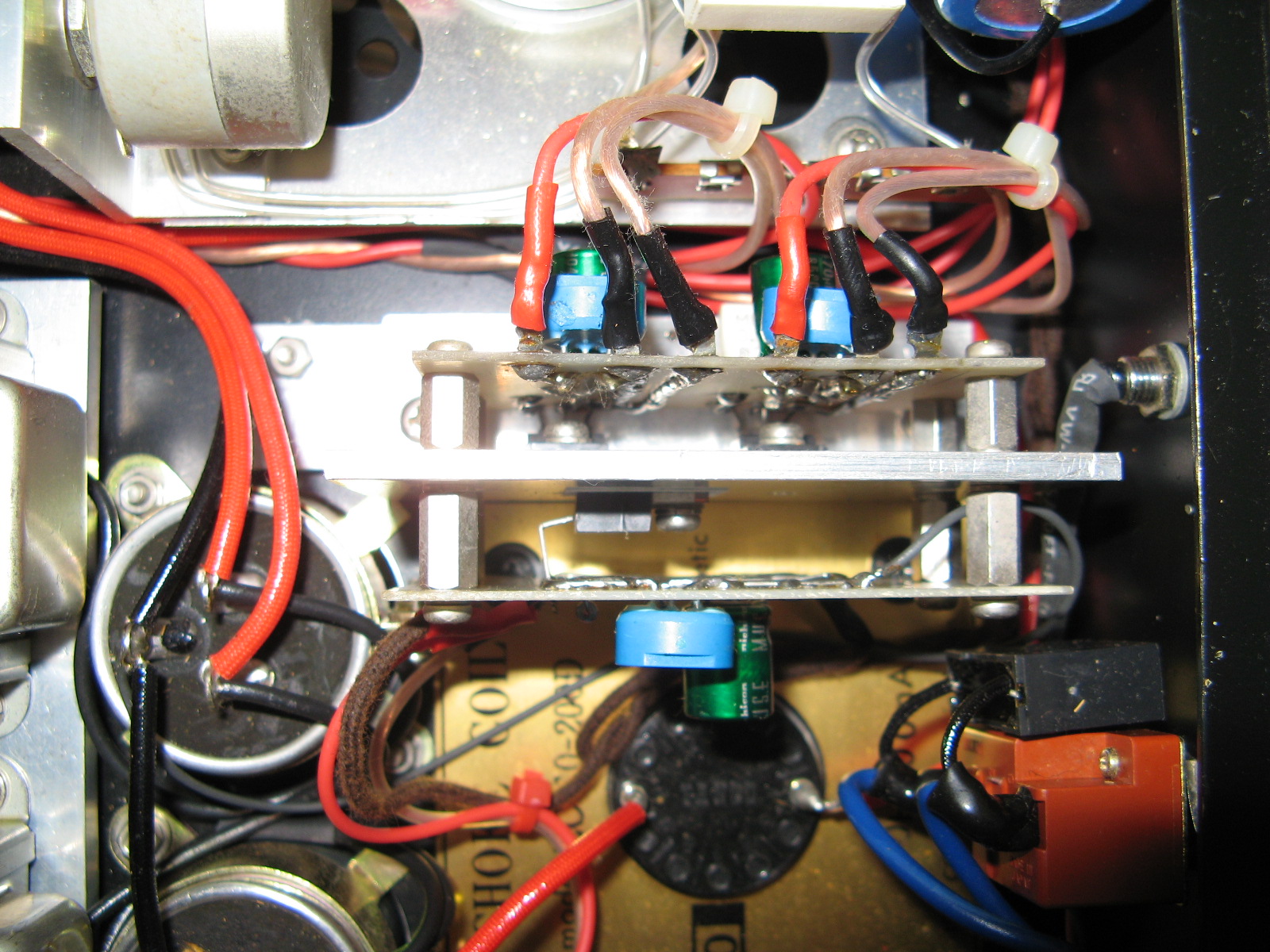

【３００BのヒーターDC化部分】
回路図の通り、半導体を使ってDC５VとDC10V
を作っています。５VはWE300Bのヒーターで、
１０Vは、WE310Aのヒーター部です。

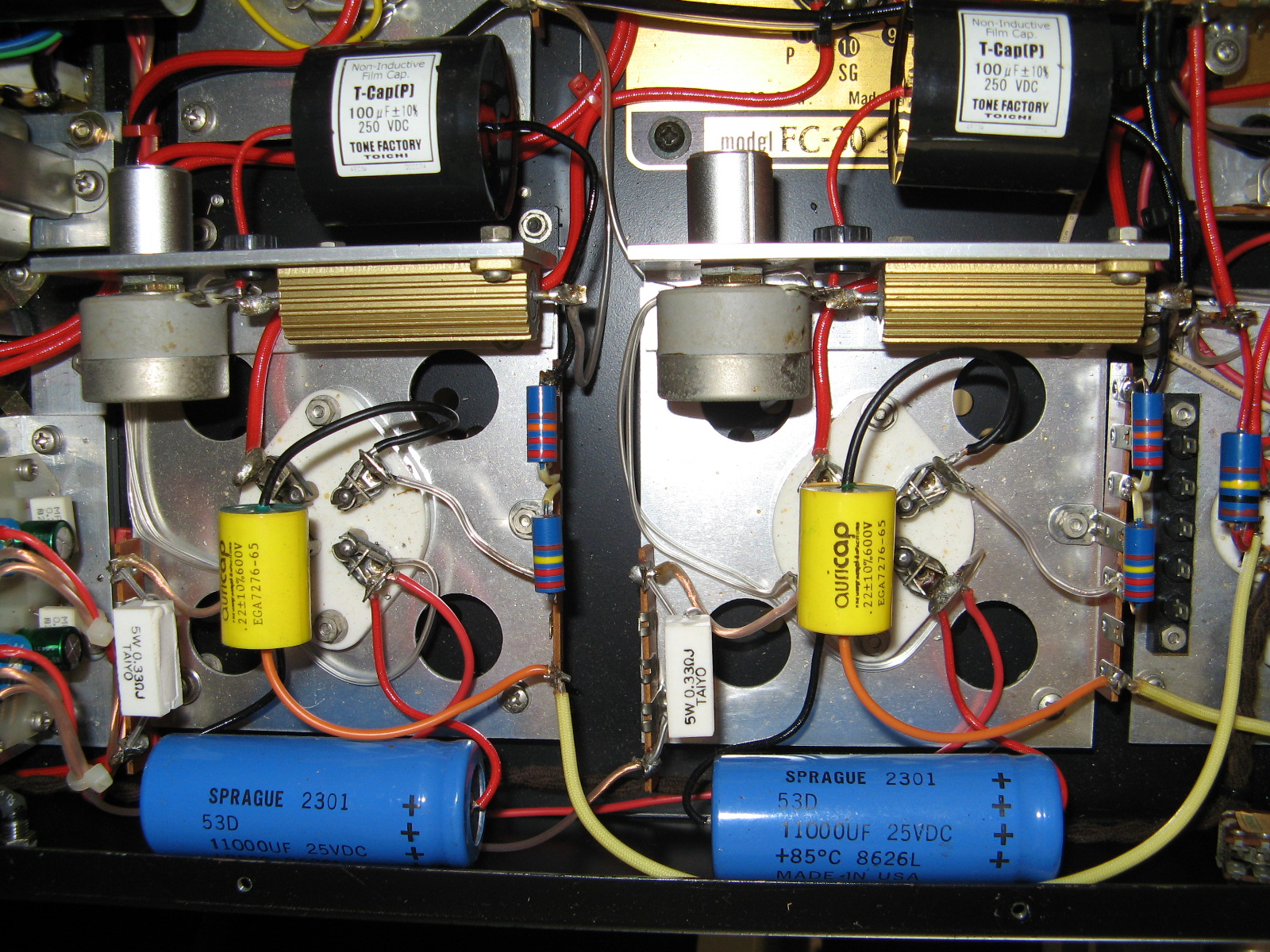

【出力管の配線状況】
ボリュームはヒーターの中点から、カソードを
取り出す部分で、DALEの８８０Ωの抵抗に接続
されています。パスコンはフイルムの１００μF
（２５０V)を使っています。

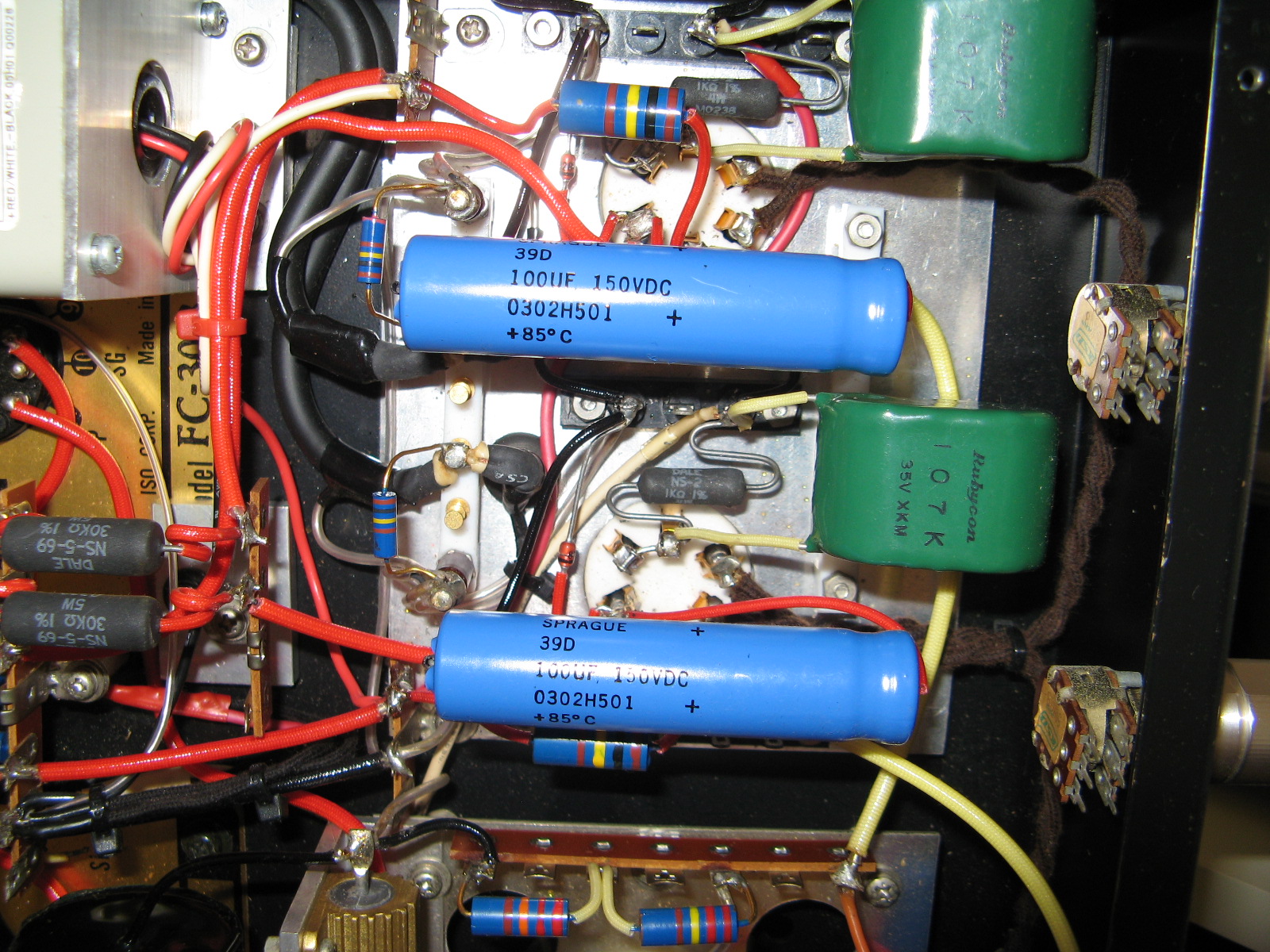

【初段WE-310A周りの配線状況】
この辺りもDALEの抵抗とフイルムの
コンデンサーがあり、スクリーングリッドは
８２Vのチェナーダイオードで吊って有ります。

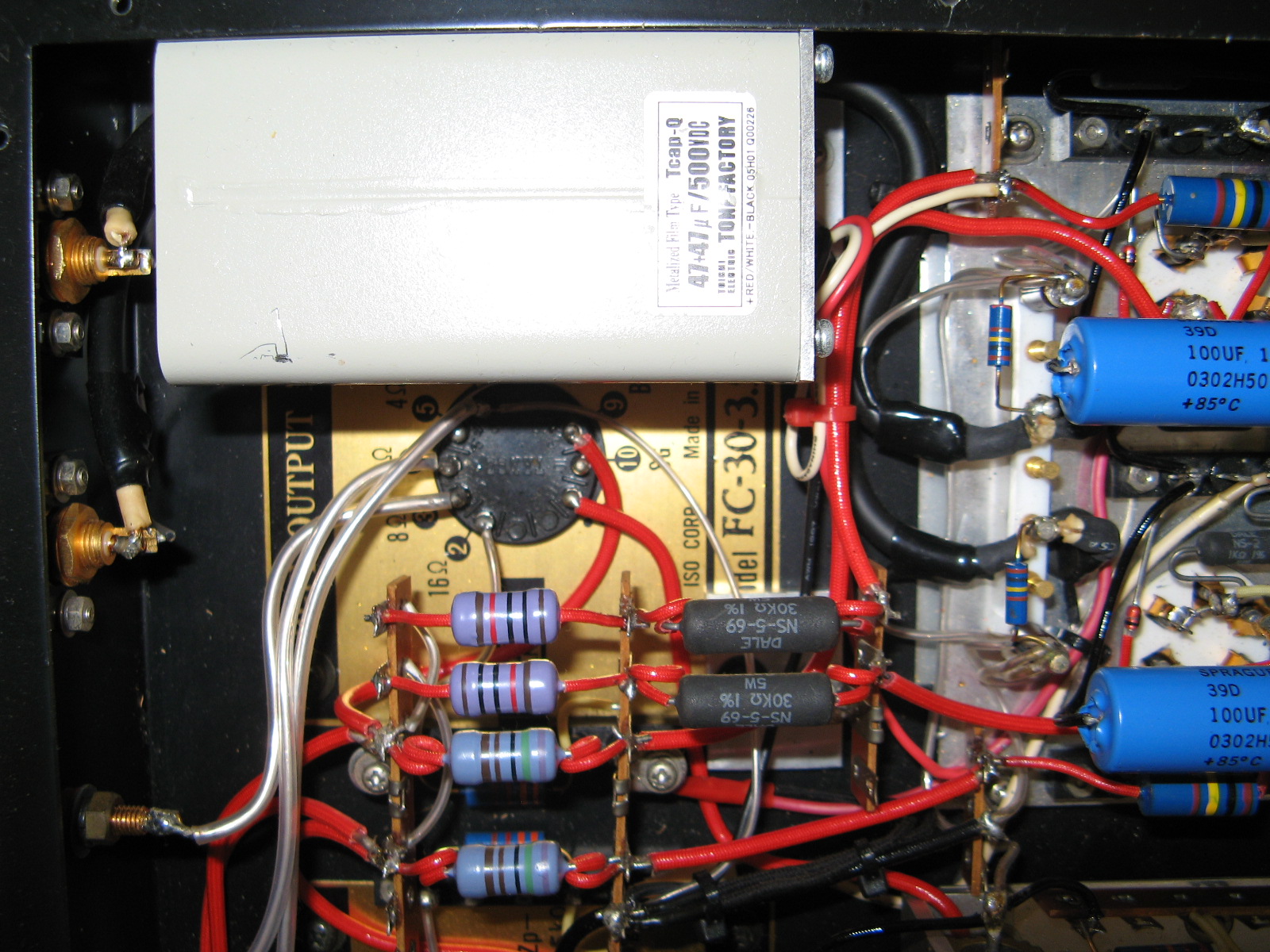

【初段の電源供給の配線】
初段のWE-310Aを動かす電源周りの
配線状況です。 黒いDALEの抵抗は
カソード抵抗で、他の抵抗は電圧調整
の為に有ります。
【主な使用部品】
| ０１ | シャーシー | 鈴蘭堂 | SL-990 |
| ０２ | 電源トランス | ISO-TANGO | ME-225 |
| ０３ | チョークコイル | ISO-TANGO | FC-10-200D |
| ０４ | 各チャンネルチョーク | Fender | NSC123C3A |
| ０５ | 出力トランス | ISO-TANGO | FW-30-3.5S |
| ０６ | 出力管 | WesternElectric | WE-300B |
| ０７ | 電圧増幅管 | WesternElectric | WE-310A |
| ０８ | 整流管 | WesternElectric,RCA | WE-274B ５U4G |
| ０９ | 抵抗 | Dale,ﾘｹﾉｰﾑRMA、 | |
| １０ | コンデンサー | ToneFactory | MKP-FC Spurague |
【配線図】

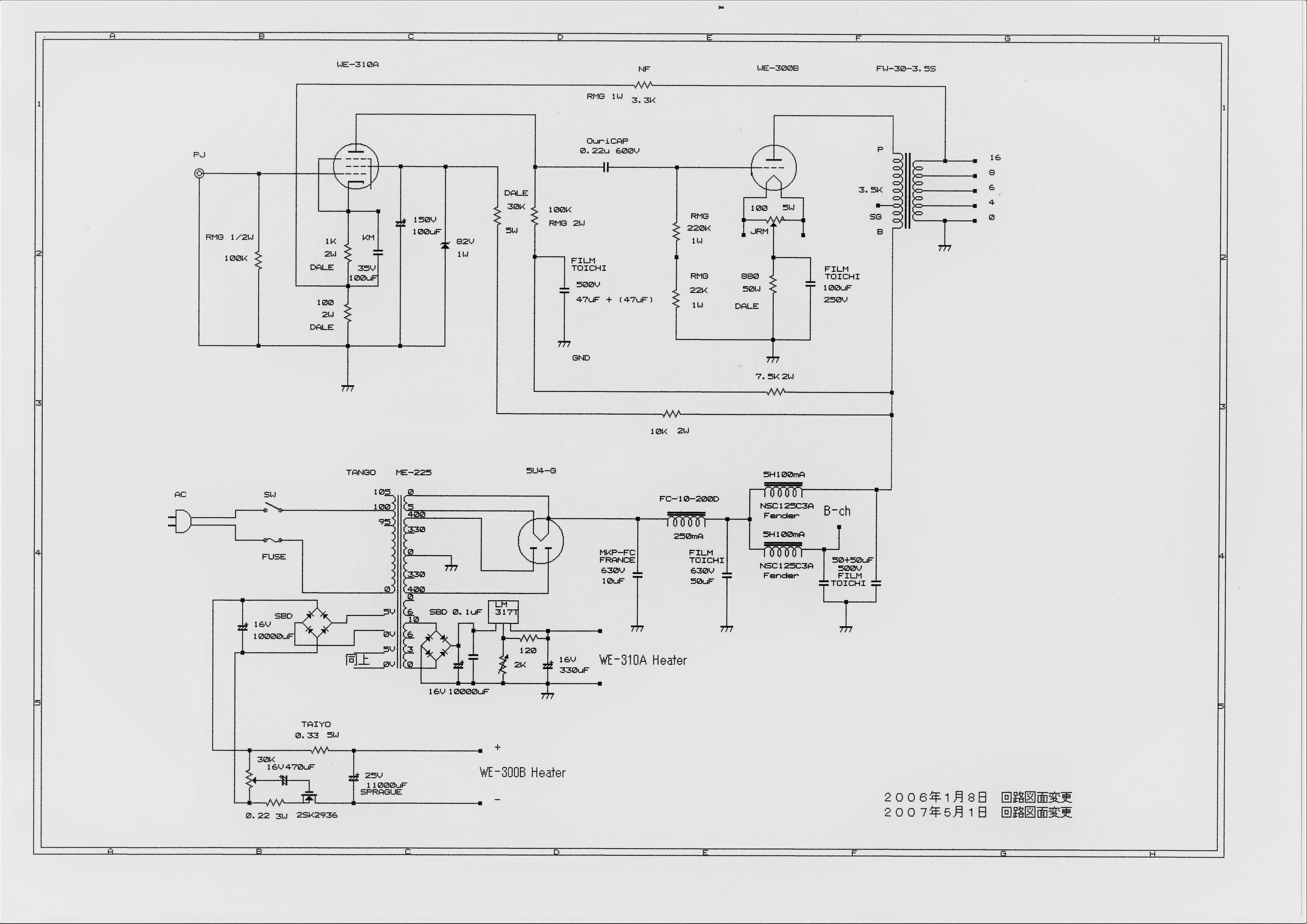

BSchで書いた回路図です。
昔のWinXPで作った物ですが
もう、無くなったのでScanで
作りました。
このアンプは音もよく、我が家のメインアンプとなっています。
